Завод RGP TS-E00 PT1000 Датчик температуры наружного воздуха

Наружные датчики температуры применяются для измерения температуры на улице или в холодильных камерах, административных, жилых, производственных, технологических помещениях и в других местах, где необходимо защищать измерительный элемент от повышенной влажности и ударных воздействий.

TS-E00: Датчик температуры наружного воздуха в корпусе из ABS-пластика. Измерительный элемент расположен внутри корпуса, подключение осуществляется с помощью встроенных клемм 1,5-2,5 мм2. Степень защиты корпуса и измерительного элемента IP65. Крепление на стену осуществляется с помощью самореза с EPDM шайбой, входящих в комплект поставки.

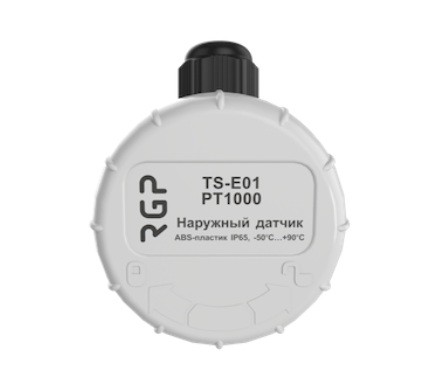

TS-E01: Датчик температуры наружного воздуха в корпусе из ABS-пластика. Измерительный элемент расположен внутри корпуса, подключение осуществляется с помощью встроенных клемм 1,5-2,5 мм2. Степень защиты корпуса и измерительного элемента IP65. Для крепления на стену используется Z-образная скоба, что позволяет производить быстрый монтаж и замену, а также нивелирует воздействие температуры здания на показания датчика температуры.

TS-E02 : Быстродействующий уличный датчик в корпусе из ABS-пластика. Сенсор расположен за пределами корпуса, защищен стальной гильзой и залит термопроводящим герметиком. Для удобства эксплуатации и крепления на стену используется Z-образная скоба, что позволяет производить быстрый монтаж и замену, а также нивелирует воздействие температуры здания на показания датчика температуры.

TS-E03 : Быстродействующий уличный датчик в корпусе из PBT-пластика с диапазоном работы -60…+120°C . Сенсор расположен снаружи, защищен стальной гильзой и залит герметиком. Для крепления датчика используется Z-образная скоба, что позволяет производить быстрый монтаж и замену, а также нивелирует воздействие температуры здания на показания.

Рекомендации по монтажу: уличные датчики рекомендуется устанавливать на северной стороне зданий вдали от прямых солнечных лучей и источников тепла с защитным экраном WS-01. При использовании датчиков для измерения температуры внутри помещений с повышенной влажностью рекомендуется устанавливать их на высоте 1,4-1,6 м. над уровнем пола вдали от отопительных приборов, а также исключить попадание прямых солнечных лучей. Подключение осуществляется по двухпроводной схеме согласно проектной документации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.

Технические характеристики:
- Диапазон измерения температуры: -50…+130 °C
- Температура эксплуатации TS-E00/01/02: -40…+90 °C (рекомендуемая)
- Температура эксплуатации TS-E03: -60…+120 °C (рекомендуемая)
- Погрешность измерения температуры: PTC = ±0,3 °C, NTC =±1% (при 25 °C)
- Пыле- и влагозащита (корпус): IP 65 (до IP68 по спецзаказу)
- Пыле- и влагозащита (сенсор): IP 65 (до IP68 по спецзаказу)
- Защитная гильза TS-E02/03: AISI, 6х20х0,3 мм.
- Пыле- и влагозащита TS-E02: IP 68
- Габаритные размеры: 94х58х35мм., М16х1,5
- Подключение кабеля датчика: Диаметр до 10 мм., жилы до 1,5 мм2
- Доступные измерительные элементы: Pt1000, NTC10k, NTC12k, NTC20k

Измерительные элементы: сенсор размещается внутри корпуса датчика температуры или в вынесенной за пределы корпуса гильзе, что позволяет нивелировать влияние температуры стен на показания датчика (особенно при использовании установочной скобы). Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство датчика: Наружный (уличный) датчик состоит из пластикового корпуса из ABS-пластика с интегрированным сальником для ввода кабеля. Внутри корпуса или в гильзе находится измерительный элемент и клеммная колодка для подключения кабеля. Маркировка датчика осуществляется с помощью лазерной гравировки, внутри корпуса есть дополнительная маркировка с информацией о прохождении ОТК и дате производства.
