Завод RGP TS-K150 PT1000

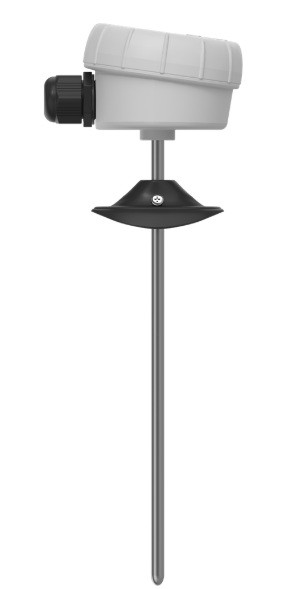

Завод RGP TS-K150 PT1000 Канальный (погружной) датчик температуры 150 мм.

Канальные датчики температуры серии TS-K: это термопреобразователи с длиной зонда от 100 до 300 мм и корпусом из ABS-пластика с клеммной колодкой, которые используются для измерения температуры подаваемого воздуха в каналах вентиляционных установок, центральных кондиционерах и системах общеобменной вентиляции. Канальные преобразователи могут быть использованы как погружные датчики температуры в комплекте с гильзами серии D (см. раздел аксессуары). В комплект поставки входит монтажный фланец для крепления к воздуховоду.

Рекомендации по монтажу: для установки канального датчика температуры в воздуховоде сверлится отверстие 6-8 мм. в диаметре; далее над отверстием устанавливается монтажный фланец MF-6 таким образом, чтобы отверстия в вентиляционном канале и в центре фланца совпадали; монтажный фланец крепится к воздуховоду саморезами; датчик температуры опускается в отверстие, регулируется по глубине погружения и фиксируется саморезом в боковой части монтажного фланца. Место установки рекомендуется изолировать с помощью монтажного скотча и термоизоляции. Рекомендуемая глубина погружения канального датчика от 40% до 60% от глубины вентиляционного канала.

Рекомендации по подключению: подключение датчика к системе автоматизации осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя программируемого логического контроллера. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2. Подключение кабеля от системы автоматизации производится на клеммы, которые расположены внутри корпуса датчика температуры.

Технические характеристики:
- Диапазон измерения температуры: -50…+130 °C
- Температура эксплуатации датчика: -40…+90 °C
- Погрешность: PTC = ±0,3 °C, NTC =±1%
- Пыле- и влагозащита со стороны подключения: IP 65
- Пыле- и влагозащита измерительного элемента: IP 67
- Корпус: ABS-пластик
- Защитная трубка: Гильза AISI 304, толщина 0,3 мм.
- Внешний диаметр и длина: 6 мм./ 100, 150, 200, 250 и 300 мм.
- Доступные измерительные элементы: Pt1000, NTC10k, NTC12k

Измерительные элементы: измерительный элемент датчика расположен в полой стальной гильзе с толщиной стенки 0,3 мм. Сенсор датчика защищен от попадания мелких частиц и изолирован от попадания влаги с помощью заливки специальным теплопроводящим составом. Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство: канальный датчик температуры состоит из стальной гильзы диаметром 6 мм и толщиной стенки 0,3 мм, внутри которой находится измерительный элемент, припаянный к проводу и корпуса из ABS-пластика. Измерительный элемент зафиксирован в гильзе с помощью теплопроводящего клея. Гильза запрессована в корпус, внутри которого размещена клеммная колодка для подключения кабеля от системы автоматизации.
