Завод RGP TS-K4-IP30

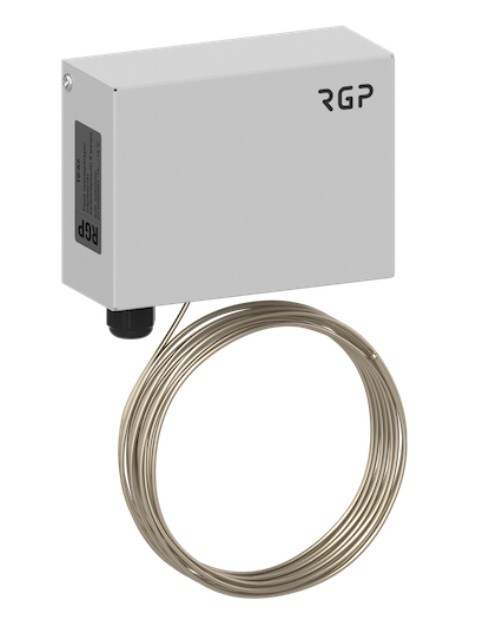

Завод RGP TS-K4-IP30 Реле температуры (термостат капиллярный) 4 метра

Капиллярные термостаты защиты от замораживания это температурные реле, предназначенные для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда. Капиллярные термостаты контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя.

Основная функция капиллярного термостата – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника. Температура срабатывания капиллярного термостата устанавливается с помощью колеса для регулировки, которое находится внутри корпуса.

Капиллярный термостат сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
• аварийная остановка вентиляционной системы
• закрытие воздушной заслонки, останов вентилятора
• открытие регулирующего клапана калорифера на 100%
• запуск циркуляционного насоса теплоносителя
• включение звукового или светового сигнала аварии.

Принцип работы капиллярного термостата: газонаполненный капилляр и диафрагма внутри корпуса термостата, представляют собой единый измерительный механизм, который механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 20 до 50 см в зависимости от модели. При температуры выше порога гистерезиса (дифференциала) происходит автоматический сброс термостата.

Технические характеристики:
- Заводская уставка: 10 °C
- Диапазон регулировки: -15…+15 °C
- Температура эксплуатации: -10…+55 °C
- Рабочая среда: воздух, не агрессивные газы
- Повторяемость характеристик: ± 1 °C
- Точность срабатывания: ± 1 °C
- Гистерезис (дифференциал): 2…4 °C (постоянный)
- Сброс (возврат в исходное состояние): автоматический
- Материал капилляра: стальная трубка
- Наполнитель капилляра: парообразный
- Длина капилляра: 1, 2, 3, 4, 6 метров
- Контактная система: Перекидной контакт – SPDT
- Максимальная электрическая нагрузка: 6А (230В)
- Класс защиты (корпус): IP 30
- Габаритные размеры (корпус): 75x100x40 мм.
- Ввод кабеля: M16х1.5 (D=4-8 мм)
- Подключение: контактная площадка
