Завод RGP TU-01 PT1000

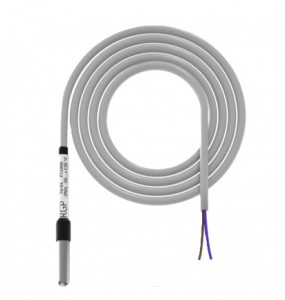

Завод RGP TU-01 PT1000 Накладной (поверхностный) датчик температуры 30 мм. PT1000

Контактные датчики температуры используются для измерения температуры снаружи и внутри различных твердых тел, например, радиаторов охлаждения, температуры подшипников и электродвигателей в машиностроении, температуру теплого пола или даже дорожного полотна, различных материалов и поверхностей, где можно разместить контактный датчик: внутри шкафа управления, на поверхности панели, в холодильных и морозильных ларях. В связи с такой обширной областью применения каждый датчик защищен от воздействующих факторов по стандарту не ниже IP65, а измерительный элемент залит герметиком, что позволяет защитить его от конденсирования влаги при использовании в системах перепадами температур. Благодаря использованию тонкостенной гильзы скорость реакции на изменение температуры составляет от 5 до 15 секунд в зависимости от способа установки и применения.

TU-01 (30 мм): Контактный кабельный датчик температуры в изолированной гильзе длиной 30 мм. применяется для измерения температуры любых поверхностей, в том числе как накладной датчик для измерения температуры жидкостей в трубопроводах. Крепление датчика к трубе осуществляется с помощью хомута D=32-50 мм, входящего в комплект поставки. Степень защиты IP65 (IP67 для сенсора).

TU-02 (50 мм): Контактный кабельный датчик температуры в изолированной гильзе длиной 50 мм. применяется для измерения температуры любых поверхностей, в том числе как накладной датчик для измерения температуры жидкостей в трубопроводах. Крепление датчика к трубе осуществляется с помощью хомута D=32-50 мм, входящего в комплект поставки. Степень защиты IP65 (IP67 для сенсора).

Рекомендации по монтажу: крепление датчиков к трубопроводу осуществляется с помощью сантехнических монтажных хомутов, входящих в комплект поставки. Рекомендуется зачистить место контакта датчика к трубе и использовать термопроводящую пасту в месте контакта. Место установки датчика рекомендуется закрыть теплоизоляцией и изолировать с помощью сантехнического скотча. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации экранированным кабелем с сечением не менее 0,2 мм2.

Технические характеристики:
- Диапазон измерения температуры: -50…+130 °C (150 °C кратковременно)
- Температура эксплуатации датчика: -50…+70 °C (рекомендуемая)
- Погрешность измерения температуры: PTC = ±0,3 °C, NTC =±1% (25 °C)
- Пыле- и влагозащита “кабель-гильза”: IP 65 (клеевая трубка)
- Пыле- и влагозащита “сенсор”: IP 68 (клей-герметик)
- Характеристики кабеля: КДВВГ, 2х0,35 мм, 1,5 метра.
- Защитная гильза: AISI 304, толщина 0,3 мм.
- Внешний диаметр и длина гильзы: 6 мм./ 30 и 50 мм.

Измерительные элементы: Pt1000, NTC10k, NTC12k
Измерительный элемент датчика расположен в полой стальной гильзе с толщиной стенки 0,3 мм. и защищен от попадания мелких частиц и влаги с помощью заливки специальным клеем-герметиком. Сенсоры датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство ПЛК могут работать как с PTC, так и с NTC, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.
