Завод RGP TU-C01 PT1000

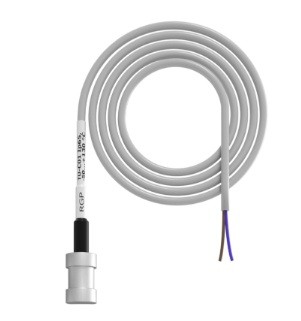

Завод RGP TU-C01 PT1000 Датчик температуры жидкости накладной для трубопроводов PT1000

Накладные датчики температуры это специализированная разновидность контактных датчиков, которая используются для измерения температуры различных трубопроводов, коллекторов, шлангов и отводных трубок. Типовые области применения: температура теплоносителя в трубах калориферов вентиляционных установок и индивидуальных или блочных тепловых пунктов, контроль параметров в компрессорных установках и трубопроводах фанкойлов, канальных кондиционеров. В связи с такой обширной областью применения каждый датчик защищен от воздействующих факторов по стандарту не ниже IP65, а измерительный элемент залит герметиком, что позволяет защитить его от конденсирования влаги при использовании в системах перепадами температур. Благодаря использованию радиусных корпусов и прижимных пластин достигается максимальное пятно контакта и увеличенная точность измерения.

TU-С01: Накладной кабельный датчик температуры с профилированным корпусом из алюминиевого сплава для максимального контакта с поверхностью трубопровода. Радиусная выборка в основании накладного датчика позволяет максимально эффективно проводить измерение температуры теплоносителя (для усиления теплопроводности рекомендуется использовать термопасту). Наличие “массивного” корпуса позволяет снизить рассеивание тепла и увеличить точность измерения. Крепление датчика к трубе осуществляется с помощью хомута. Степень защиты IP65 (IP67 для сенсора).

TU-С02: Накладной кабельный датчик температуры с приваренной накладной пластиной для удобного монтажа на поверхность и увеличения площади теплосъема. Использование гильзы с пластиной позволяет увеличить скорость реакции на изменение температуры за счет увеличения пятна контакта с трубопроводом. Для усиления теплопроводности рекомендуется использовать термопасту. Крепление датчика к трубе осуществляется с помощью хомута. Степень защиты IP65 (IP67 для сенсора).

Рекомендации по монтажу: крепление к трубопроводу осуществляется с помощью монтажных хомутов, входящих в комплект поставки. Рекомендуется зачистить место контакта и использовать термопроводящую пасту. Место установки рекомендуется закрыть теплоизоляцией и изолировать с помощью сантехнического скотча. Рекомендуется устанавливать датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации экранированным кабелем с сечением не менее 0,2 мм2.

Технические характеристики:
- Диапазон измерения температуры: -50…+130 °C (150 °C кратковременно)
- Температура эксплуатации датчика: -50…+70 °C (рекомендуемая)
- Погрешность измерения температуры: PTC = ±0,3 °C, NTC =±1%
- Пыле- и влагозащита “кабель-гильза”: IP 65 (клеевая трубка)
Пыле- и влагозащита “сенсор”: IP 68 (клей-герметик)
- Характеристики кабеля: КДВВГ, 2х0,35 мм, 1,5 метра.
- Защитная гильза: AISI 304, толщина 0,3 мм.
- Корпус TU-C01: алюминиевый сплав, R30
- Корпус TU-C02: Гильза 6х30х0.3, пластина 20х30х0.5, R14
- Измерительные элементы: Pt1000, NTC10k, NTC12k

Измерительный элемент датчика расположен в стальной гильзе с толщиной стенки 0,3 мм. или профилированном корпусе из алюминия и защищен от попадания мелких частиц и влаги с помощью заливки специальным теплопроводящим составом. Сенсоры датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.
