Завод RGP TU-D12 PT1000

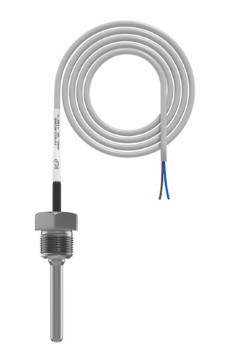

Завод RGP TU-D12 PT1000 Погружной кабельный датчик температуры жидкости 50 мм. G1/2

Погружные (врезные) датчики температуры с штуцером из нержавеющей стали AISI выпускаются с длиной 50 и 80 мм. и резьбой для присоединения G1/2. Датчики устанавливаются напрямую в трубопроводы систем вентиляции и отопления, емкости и баки с использованием приварных бобышек.

TU-D11: Погружной датчик температуры из нержавеющей стали AISI 304 с внешней резьбой G1/2 и длиной погружной части 50 мм. используется в системах отопления и вентиляции для контроля температуры теплоносителя. Датчик врезается “напрямую” в трубопровод с использованием сантехнического тройника или приварной бобышки.

TU-D12: Погружной датчик температуры со штуцером из нержавеющей стали с резьбой G1/2 дюйма длиной 80 мм. находит свое применение в вентиляционных системах для контроля температуры обратной воды калорифера, а также в индивидуальных тепловых пунктах для измерения температуры прямой и обратной воды в трубопроводах. За счет установки датчика напрямую в трубопровод, достигается максимальное быстродействие, что позволяет вовремя реагировать на малейшее отклонение показаний температуры и предотвращать аварийные ситуации.

Рекомендации по монтажу: при установке датчика с использованием приварной бобышки: к трубопроводу приваривается прямая или скошенная бобышка длиной 30-50 мм. с резьбой G1/2, далее ввинчивается датчик температуры (с использованием сантехнической пасты, фум-ленты или фиксатора резьбы). Длину бобышки рекомендуется выбирать таким образом, чтобы обеспечить погружение датчика по глубине в трубопровод на 30-70% от диаметра. Подключение к системе автоматизации осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2, а подключение кабеля осуществлять с использованием клеммной (распаечной) коробки.

Технические характеристики:
- Диапазон измерения: -50…+130 °C
- Температура эксплуатации: -50…+70 °C
- Время термической реакции: 10-30 секунд
- Условное давление: Не более 0,6 МПа
- Теплоноситель: Нейтральные к AISI304/316
- Погрешность измерения: PTC = ±0,3 °C, NTC =±1%
- Пыле- и влагозащита со стороны подключения: IP 65
- Пыле- и влагозащита измерительного элемента: IP 67
- Характеристики кабеля: КДВВГ, 2х0,35 мм, 1,5 метра.
- Штуцер для подключения: AISI, G1/2
- Размеры гильзы штуцера: 6 мм./ 50 мм., 80 мм.
- Доступные измерительные элементы: Pt1000, NTC10k, NTC12k

Измерительные элементы: измерительный элемент датчика расположен в полой стальной гильзе с толщиной стенки 0,3 мм. Измерительный элемент защищен от попадания мелких частиц и изолирован от попадания влаги с помощью заливки специальным теплопроводящим составом. Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство: погружной (врезной) кабельный датчик температуры состоит из стальной гильзы диаметром 6 мм и толщиной стенки 0,3 мм, приваренной к бобышке с резьбой G1/2. Внутри гильзы штуцера находится измерительный элемент, припаянный к кабелю. Измерительный элемент зафиксирован в гильзе с помощью теплопроводящего клея, а место соединения выхода из гильзы штуцера надежно изолировано с помощью клеевой термоусадочной трубки.
