Завод RGP МРТ220-16-В1

Завод RGP МРТ220-16-В1 Регулятор температуры электронагревателя 220В, 16А, 2.5А, ModBus

Модульные регуляторы температуры МРТ на напряжение 220В и 380В разработаны на базе симисторов и предназначены для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 или 380 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю, что исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. В регуляторах МРТ реализованы передовые функции регулирования и аварийной защиты от перегрева.

Регуляторы температуры типа МРТ управляют нагревателями мощностью от 3-х до 25-и кВт (максимальный рабочий ток 16, 25 и 40А), канальным вентилятором до 500Вт (220В, 2.5А). К регулятору подключается канальный или комнатный датчик температуры, термостат защиты электрокалорифера от перегрева, пульт дистанционного управления или панель по протоколу ModBus. Температура воздуха поддерживается в пределах от -40 до +40 °С.

Модуль управления выполняет следующие функции:
- Регулирование температуры в канале вентиляционной системы по датчику NTC.
- Регулирование температуры в канале вентиляционной системы по сигналу 0-10В.
- Прямое управление приточным вентилятором (500 Вт, 2,5 А).
- Дистанционное включение и выключение регулятора.
- Дистанционное управление с панели управления ModBus (RS485).
- Дистанционное управление и диспетчеризация по протоколу ModBus (RS485).
- 3 режима регулирования: ПИ-регулятор, по сети ModBus (RS485), вход 0-10В.
- Продувка электрокалорифера для исключения перегрева ТЭНов.
- Защита от перегрева ТЭНов посредством аварийного термостата.
- Цветовая индикация состояния регулятора (LED-индикатор на панели).
- Управление блоками расширения мощности (до 3 блоков для МРТ-380).

Подключение регулятора скорости вентилятора (типа STY).

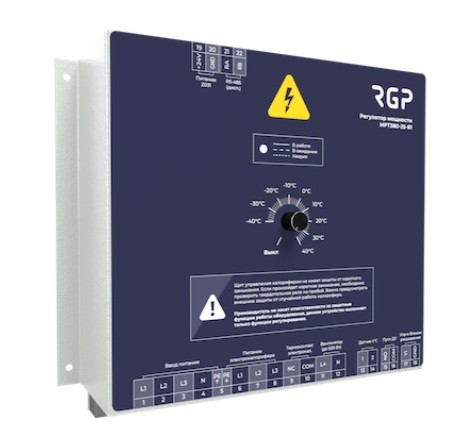

Модуль управления конструктивно представляет собой металлический корпус (основание и крышка) с встроенным контроллером, регулятором, лампой индикации и коммутационными аппаратами. На лицевой панели установлен вращающийся регулятор температуры и контрольная лампа для индикации состояния регулятора (работа, авария).

Технические характеристики:
- Рабочее напряжение: 1х220В, 2х220В, 3х380В
- Выходное напряжение: 1х220В, 2х220В, 3х380В
- Диапазон регулировки: -40 до +40 °С
- Габаритные размеры (ВхШхГ): 205x262x112
- Максимальный ток (220В) 16А
- Максимальный ток (380В) 25А, 40А
- Вентилятор (макс) 2,5А, 220В
- Степень защиты: IP20
- Эксплуатация: -10…+50 °C (RH не более 90%)
- Вибрация: Менее 5,9 м/с (0,6g)
- Подключение кабеля: Клеммы 2.5-4 мм2
- Управление: Датчик NTC, 0-10В, RS485 (ModBus)
