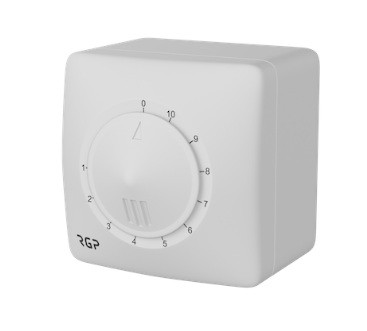

Завод RGP STY-2.5A Регулятор скорости вентилятора (220В, 2.5А) STY-2.5A

Регуляторы скорости STY и STY-R используются для плавного регулирования скорости вращения однофазных электродвигателей вентиляторов напряжением до 230В и регулирования расхода воздуха в системах вентиляции. Корпус регулятора изготовлен из пластика и обеспечивает защиту IP44 или IP65 (STY-R). Регуляторы могут управлять несколькими одинаковыми электродвигателями, если общий ток не превышает предельное значение с учетом запаса 20-25%. Необходимо учитывать, что электродвигатель должен быть спроектирован (одобрен) для работы с регуляторами. Рекомендуется подключать к регуляторам электродвигатели с встроенными защитными термоконтактами и организовывать размыкание линии питания по сигналу от термоконтакта.

Основные характеристики:
- Переключатель “Вкл/Выкл”
- Защита с помощью встроенного предохранителя
- Возможность управления несколькими электродвигателями
- Встроенная защита от высокочастотных гармоник (STY)
- Различные диапазоны тока двигателя от 0,5 до 4А
- Регулирование напряжения в диапазоне от 80 до 230В
- Возможность настройки минимального напряжения

Регуляторы напряжения поставляются с клеммной колодкой для подключения и предназначены для работы от напряжения 230В, способны поддерживать работу оборудования с током от 0,5 до 4 ампер. Допустимая (рекомендуемая) температура снаружи не должна превышать 40 градусов. Принцип работы регуляторов скорости основан на изменении выходного напряжения в диапазоне от 80В до 220В.

Технические характеристики:
- Рабочее напряжение: 230В ± 10% AC
- Защита: Встроенный предохранитель
- Тип нагрузки: Асинхронные двигатели с конденсатором
- Регулировка: Поворотный регулятор (ручка)
- Настройка диапазона: Встроенный потенциометр
- Степень защиты: IP44 или IP65
- Корпус: ABS-пластик
- Монтаж: Настенный
- Эксплуатация STY: 0…+40 °C (RH не более 80%)
- Эксплуатация STY-R: -30…+40 °C
- Класс защиты: Ⅱ
- Подключение кабеля: Клеммы 2.5 мм2
- Максимальный ток: 1.5…4А (зависит от модели)

Тиристорный регулятор скорости электродвигателя 230 В работает за счет фазового управления, изменяя момент включения тиристора в каждом полупериоде переменного напряжения. Чем позже открывается тиристор, тем меньше среднее напряжение, подаваемое на двигатель, что снижает его скорость. Регулятор состоит из тиристора и схемы управления. Преимущества регулятора включают простоту и компактность, но есть недостатки, такие как создание помех и низкая эффективность на малых оборотах.
