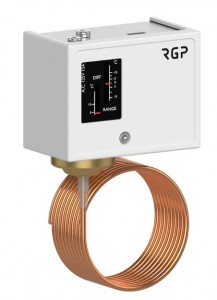

Завод RGP KP-3 Реле температуры RGP 3 метра

Реле температуры (капиллярные защитные термостаты) применяются для регулирования температуры в системах ОВК, но основной функцией является защита жидкостного калорифера вентиляционной установки от замораживания в зимний период. Термореле с длиной капилляра от 1 до 12 метров производятся в Китае по заказу и под контролем компании RGP. Температурные реле отличаются простотой настройки, установки, подключения и надежностью в эксплуатации. Длина капиллярной трубки выбирается при заказе.

Основная функция температурного реле с капилляром – непрерывно контролировать температуру воздуха после теплообменника и своевременно обнаруживать угрозу замерзания жидкости в его трубках, что позволяет предотвращать разрушение трубок отопительных калориферов от замерзания жидкости и от их разрыва. Внимание: от правильно подобранной длины и монтажа капилляра на ребрах калорифера зависит качество и скорость срабатывания при аварии.

Реле температуры активирует следующие защитные функции:
• остановка вентилятора,
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.

Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата (обратное переключение контактов).

Технические характеристики:
- Диапазон настройки уставки: -30°C…+15 °C
- Диапазон настройки гистерезиса: 2°C…10 °C
- Заводская уставка: TEMP = 7 °C, DIFF = 2°C
- Температура эксплуатации: -20…+55 °C, 5…95% RH
- Тип сброса: автоматический
- Точность срабатывания: ± 1-1,5 °C
- Сброс (возврат в исходное состояние): Автоматический
- Тип чувствительного элемента: Медная трубка
- Тип наполнителя капилляра: Парообразный
- Длина капиллярной трубки: 1, 2, 3, 4, 6, 11,5 метров
- Контактная система: SPDT, 8А 230В
- Максимальная температура капилляра: 120 °C (кратковременно)
- Класс защиты (корпус): IP40
- Кабельный ввод: Герметичный 5-10 мм

Рекомендации по выбору длины (от площади калорифера):
• Площадь до 1 м²: длина капилляра 1–2 м.
• Площадь 1–2 м²: длина капилляра 2,0–4,0 м.
• Площадь 2–4 м²: длина трубки 4,0–6,0 м.
• Площадь более 4 м²: длина трубки 12 м (или 2-3 термостата меньшей длины).
