Завод RGP WPF15-K090

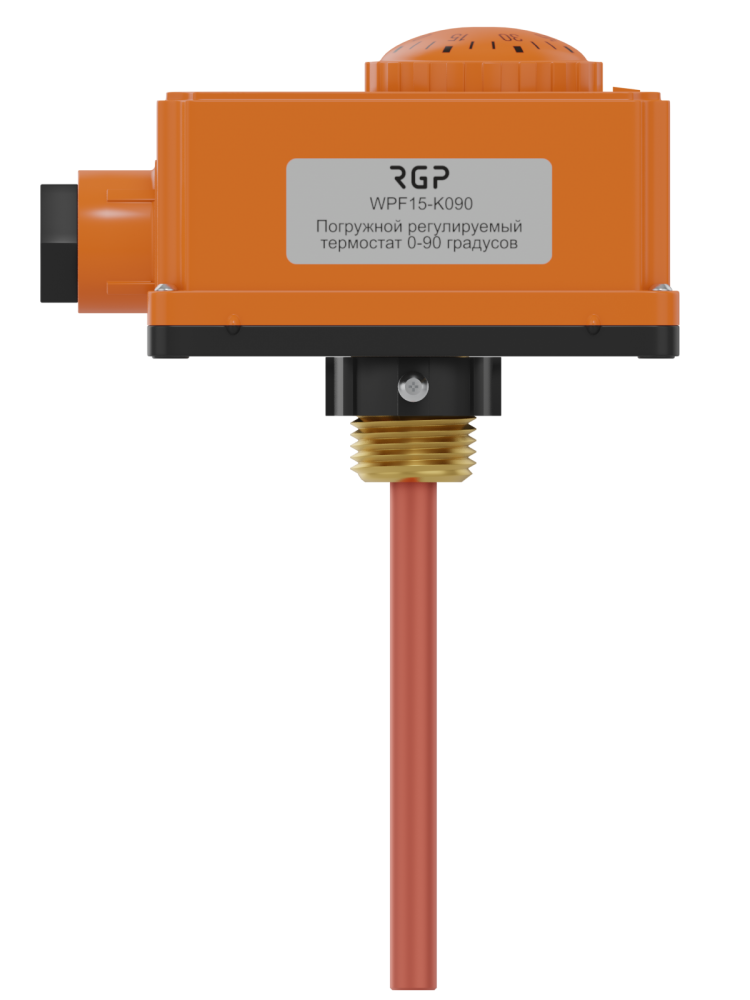

Завод RGP WPF15-K090 Погружной регулируемый термостат термостат 0-90 градусов

Погружные термостаты WPF15-K090 с переключающим контактом SPDT предназначены для автоматического поддержания температуры в системах радиаторного отопления, горячего водоснабжения или в качестве канального термостата в системах вентиляции и кондиционирования. Термостат может использоваться для управления исполнительными устройствами, а также в комплексных системах для управления и сигнализации. Диапазон измеряемой (регулируемой) температуры составляет 0-90 градусов.

Принцип работы термостата основан на свойстве объёмного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубу избыточный объём переходит в сильфон, который удлиняется и передаёт усилие на контактную группу. При этом силовые контакты переключаются и выдают сигнал в систему управления на включение или выключение нагрузки. У термостата 2 контактных группы: силовой контакт служит для коммутации нагрузки до 16А, а сигнальный 6А также может быть использован для коммутации нагрузки (например, охладителя), но по большей части служит для индикации состояния.

Технические характеристики:
- Диапазон измерения и настройки: 0…+90 °C
- Погрешность (гистерезис): ±5 °C
- Рабочее напряжение и ток (SPDT): 220В, силовой 16А, сигнальный 6А
- Максимальная температура: Корпус 80 °C, пластина (баллон) 125 °C
- Минимальная температура: Корпус 10 °C, пластина (баллон) 0 °C
- Максимальное давление: 10 бар
- Материал корпуса: Пластик ABC
- Степень защиты корпуса: IP40
- Габаритные размеры: 108х55х163 мм
- Присоединение к процессу: Погружная гильза G1/2
