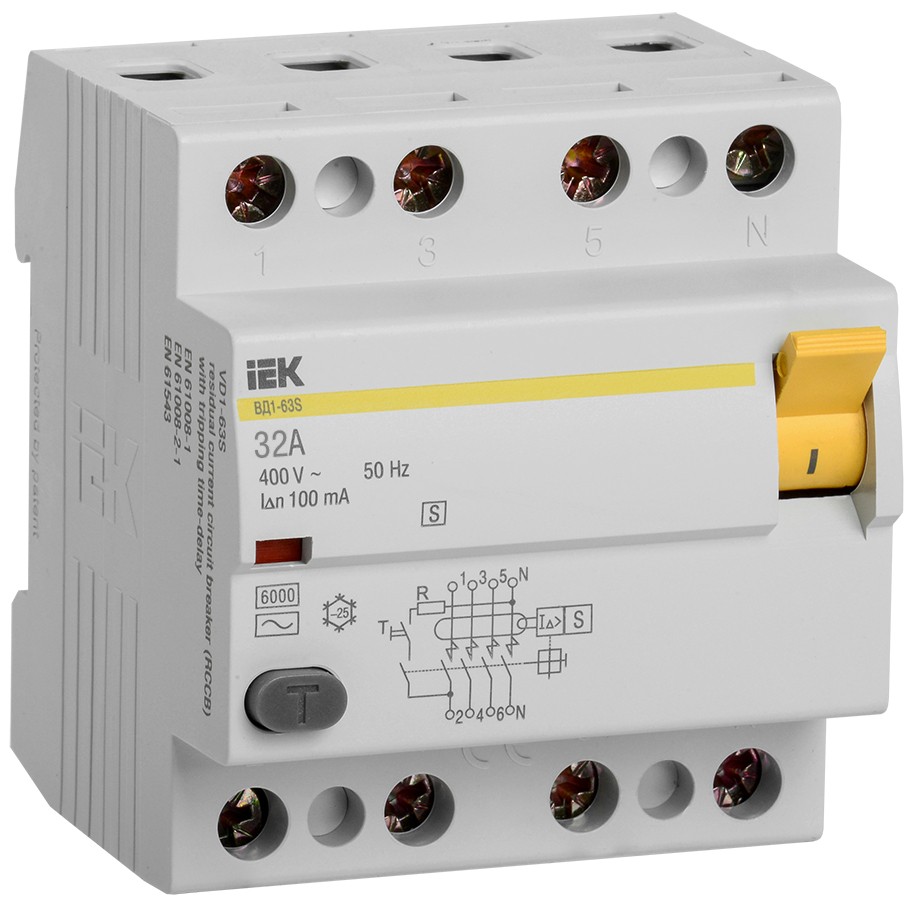

MDV12-4-032-100 ∙ УЗО ВД1-63S 4Р 32А 100мА IEK

УЗО ВД1-63S 4Р 32А 100мА IEK

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.

ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.

Электромеханическая схема с задержкой по времени срабатывания.
Независимый индикатор положения контактов.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Повышенная надежность узла селективности.
Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- от 110 до 265 В (двухполюсный),
- от 200 до 460 В (четырехполюсный).

Технические характеристики

Количество полюсов: 4
Номинальный ток: 32 А
Номинальное рабочее напряжение: 400 В
Тип тока утечки: Переменный (AC)
Номин откл диф ток: 100 мА
Условный номин диф ток КЗ: 6 кА
Номин импульсное выдерживаемое напряжение: 6 кВ
Степень защиты - IP: IP20
Тип монтажа: На DIN-рейку
Частота: 50 Гц
Номин ток утечки: 0,1 А
откл способность при коротком замыкании-Icw: 6 кА
Импульсная прочность: 0,25 кА
Макс сечение входящего кабеля: 50 мм²
Монтажная глубина - ниши: 74 мм
Условный номин ток короткого замыкания Iq: 6 кА
Номин ток: 32 А
Номин раб напряжение: 400 В
Ширина по количеству модульных расстояний: 4

Эксплуатационные параметры

Срок службы, Лет: 15
Гарантийный срок, Лет: 10
