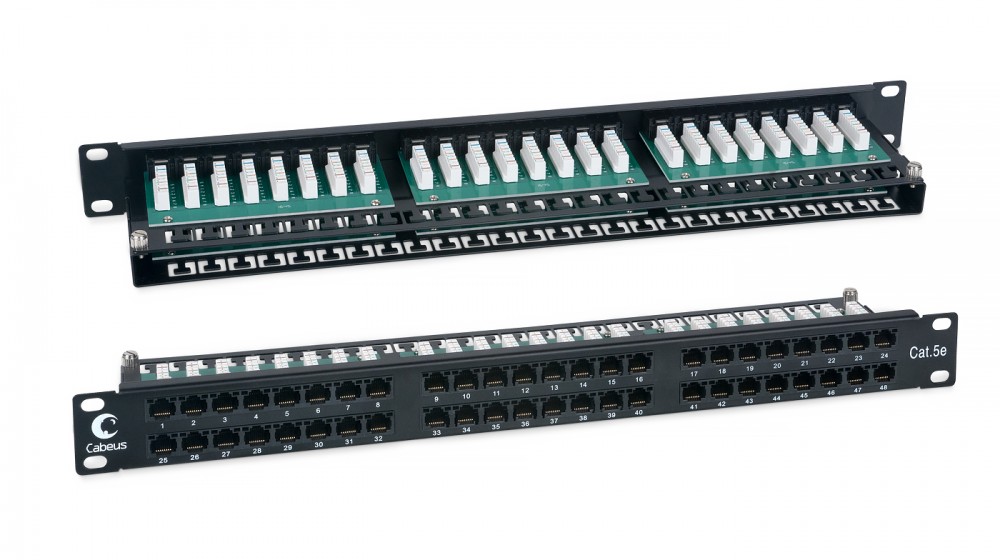

Cabeus PLHD-48-Cat.5e-Dual (7487c)

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. Имеет 48 портов RJ-45 на 1U. С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. Патч-панель имеет встроенные задние организаторы для фиксации кабелей.

Ширина (мм) 435
Ширина с креплением (мм) 482
Высота (мм) 45 / 1U
Глубина / Длина (мм) 93
Вес (кг) 1,22
Вес в упаковке (кг) 1,46
Ширина упаковки (мм) 510
Длина упаковки (мм ) 95
Высота упаковки (мм) 60
Объем (м3) 0,005
Количество портов 48
Тип неэкранированная
Заделка контактов Dual IDC
Цвет черный
Эксплуатация

Подключаемые проводники: одножильные 22 – 26 AWG
Количество подключений: не менее 750 циклов
Усилие удержания разъема: 50Н/1 мин
Допустимая температура хранения: от -40 до +70
Допустимая температура монтажа: от 0 до +50
Допустимая температура эксплуатации: от -10 до +60
Материалы

Корпус: сталь 1,6 мм
Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
Корпус: ударопрочный ABS-пластик, UL-94V-0
Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции

Цифровая маркировка портов с лицевой стороны панели
Цифровая маркировка IDC контактов
Встроенный задний кабельный организатор кабеля
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
