ControlGate CG-ACS-OSDP-IF

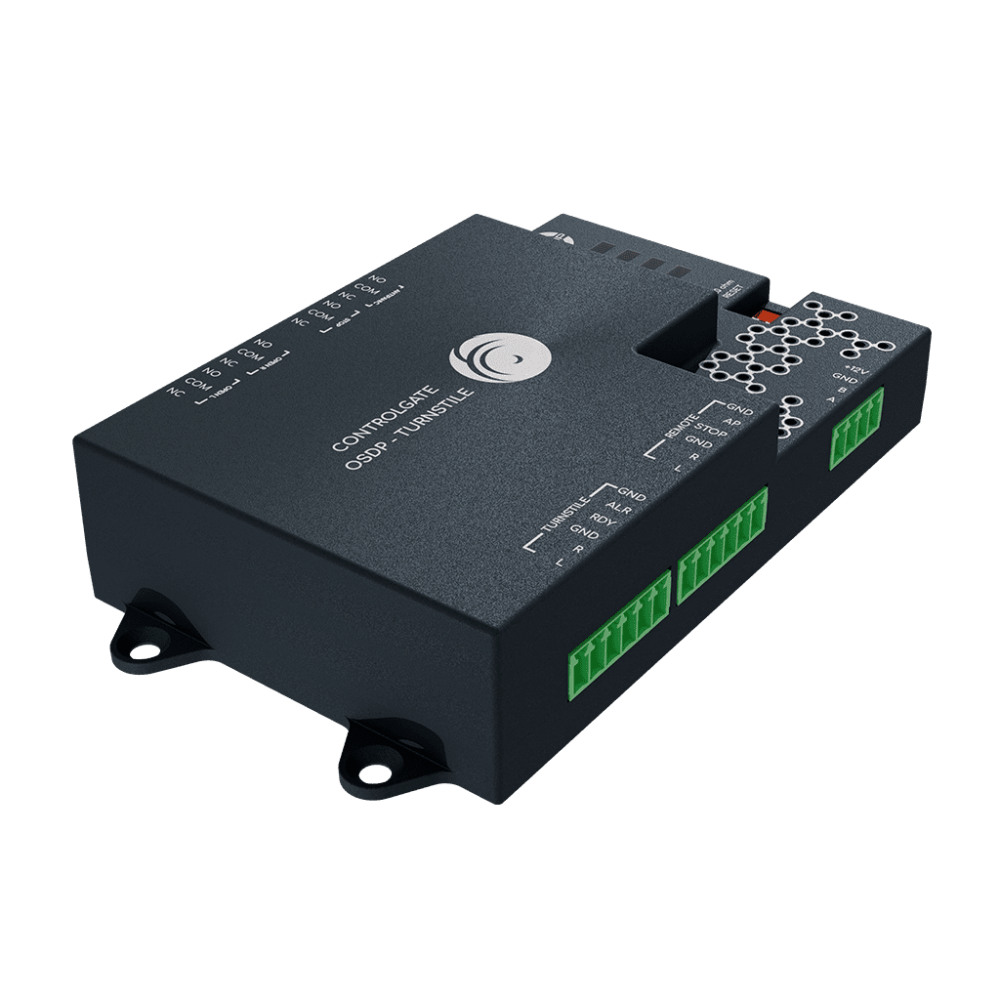

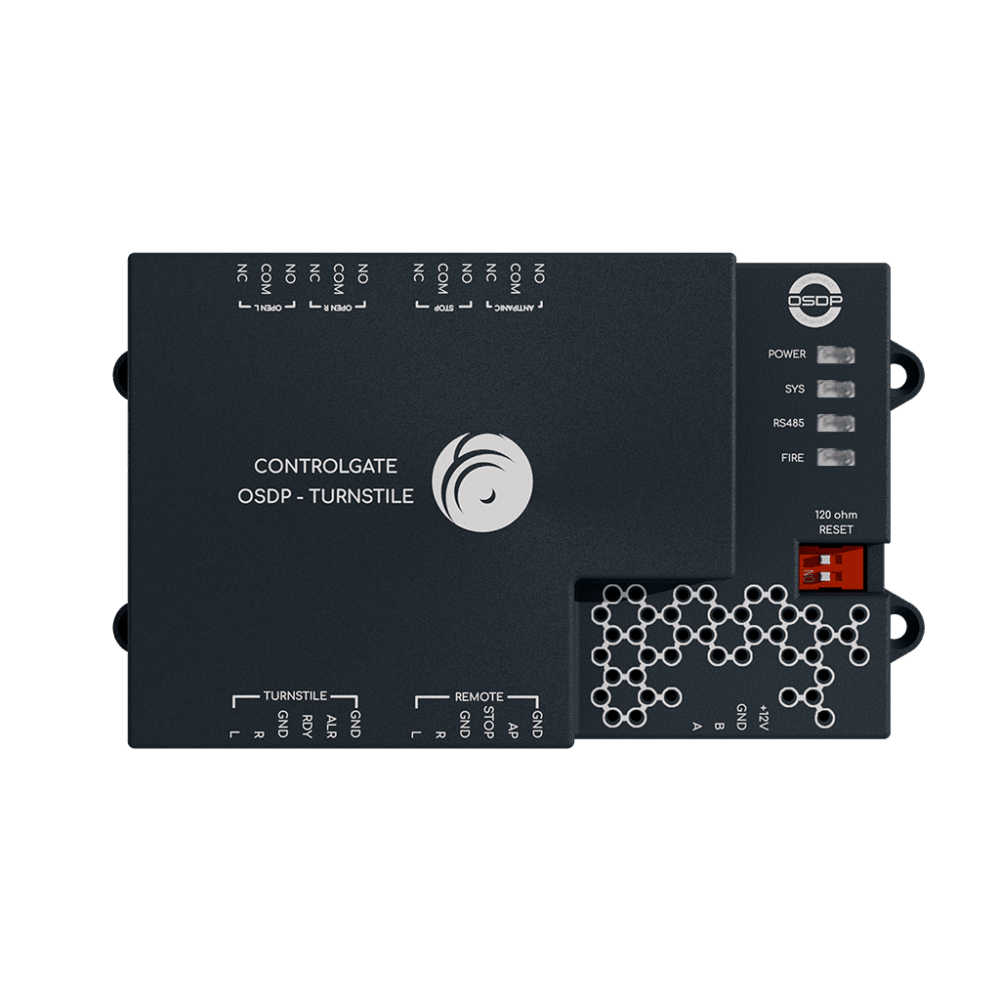

CG-ACS-OSDP-IF Модуль сопряжения турникета

Модуль сопряжения турникета используется для подключения турникетов различных производителей по интерфейсу RS-485 с протоколом OSDP к контроллеру СКУД

ОСОБЕННОСТИ:

- Обеспечивает управление турникетом и получение от него сигналов через OSDP протокол.
- Может использоваться для управления шлагбаумами или двумя дверьми, оснащенными замками, кнопкой выхода и датчиком открытия.
- Является модулем расширения контроллера CG-ACS-R4 для увеличения количества точек прохода.
- Упрощает и удешевляет внедрение и модернизацию СКУД за счёт снижения количества кабельной продукции и монтажных работ
- Используется при модернизации и масштабировании существующей СКУД.
- Упрощает обслуживание системы за счёт простоты схемы подключения устройств

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Количество реле управления турникетом NO/NC: 4 (отрыть влево/вправо, стоп и антипаника)
Ток коммутации реле: 3 А при напряжении 30В
Поддержка подключение внешнего пульта: 4 кнопки (отрыть влево/вправо, стоп и антипаника)
Количество дискретных входов: 4 входа (проход совершен влево/вправо, готовность турникета, сигнал от антипатии)
Интерфейс связи с контроллером СКУД: 1 шт RS-485 с протоколом OSDP
Степень защиты корпуса модуля сопряжения по ГОСТ 14254–2015 (IEC 60529:2013): IP20
Габаритные размеры (ДxШxВ): 110х86х28 мм
Диапазон напряжений питания: 9 … 27 В
Максимальный потребляемый ток: 350 мА
Диапазон рабочих температур: -40 ... +85 °С при влажности не более 90 % (без конденсата)
Масса устройства: 0,15 кг
Материал корпуса: пластик
