Спецавтоматика (Бийск) ИПА-Мини

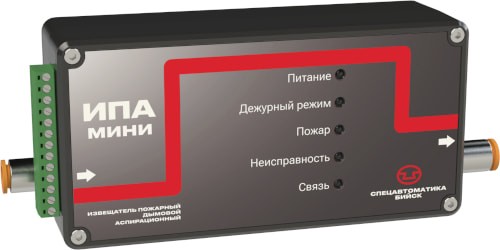

ИПА-Мини Извещатель пожарный аспирационный

Извещатель ИП 212-7-А «ИПА-Мини» разработан для защиты малых помещений, серверных и щитовых, стоек с электронным оборудованием, когда нужна более простая в эксплуатации система. ИПА-Мини относится к аспирационным извещателям с выбираемым классом чувствительности А, В, С. Контроль параметров и управление извещателем осуществляется по интерфейсу RS-485 с помощью открытого протокола Modbus RTU.

Принцип работы извещателя основан на заборе из защищаемого объекта газовоздушной смеси и измерения ее удельной оптической плотности, с формированием извещений во внешние цепи сигналов «Дежурный режим», «Пожар», «Неисправность».

ИПА относится к аспирационным извещателям адресным при работе с контрольной панелью «Бастион-КП» с выбираемым классом чувствительности согласно п. 10.1.1, ГОСТ 34698-2020.

Преимущества
- Раннее обнаружение: обнаружение очага возгорания и запуск системы пожаротушения в несколько раз быстрее, чем у традиционных извещателей.
- Возможность выбора класса чувствительности.
- Максимальная длина воздухозаборного трубопровода – 6 м; 1-2 воздухозаборных отверстия.
- Извещатель контролирует состояние трубопроводной системы.
- Контроль параметров и управление извещателем осуществляется по интерфейсу RS-485, с помощью открытого протокола Modbus RTU.
- Удаленный контроль параметров извещателя через компьютер с помощью программы «Конфигурирование и мониторинг ИПА».
- Встроенные штуцеры для подключения трубопровода, насадки для заборных отверстий.

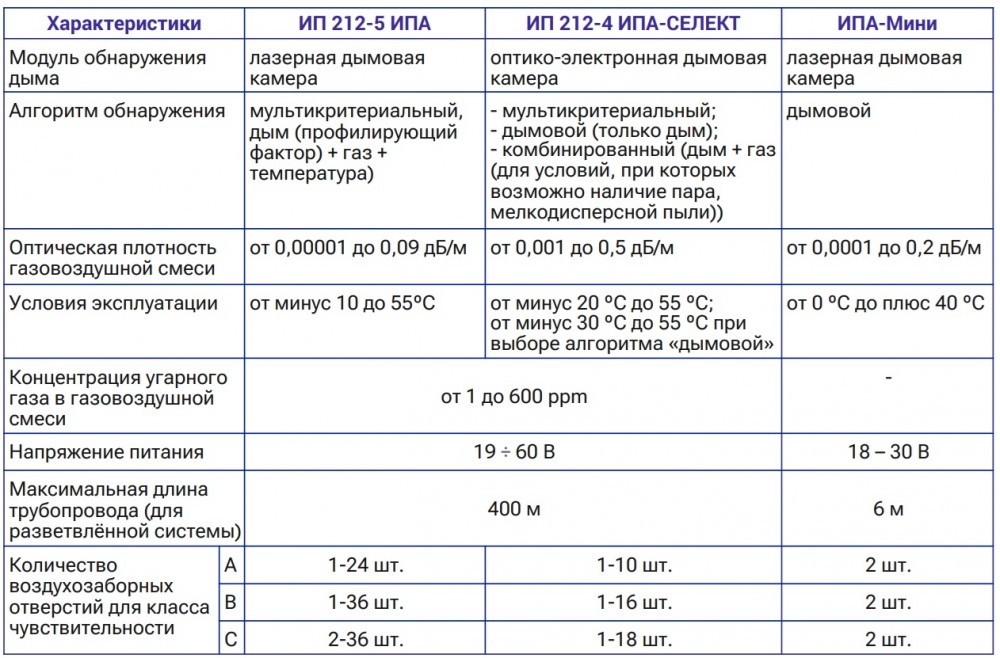

Технические характеристики:
- Напряжение питания 18 – 30 В постоянного тока (номинальное напряжение – 24 В)
- Потребляемый ток (при напряжении питания – 24 В) ~110 мА

Электрические характеристики входов/выходов
- Внутреннее сопротивление входа шлейфа сигнализации (далее – ШС) 51 кОм
- Напряжение управления входа ШС 10,2 – 42 В

Выходы «Дежурный режим», «Пожар», «Неисправность»
- тип сигнальные реле, нормально открытые (при выключенном питании), гальванически развязанные
- сопротивление в замкнутом состоянии 0,1 Ом
- максимальный коммутируемый ток 100 мА при постоянном напряжении 42 В

- Вход RS-485 гальванически развязан

Характеристики аспирационной системы
- Максимальная длина заборного трубопровода 6 м
- Максимальное количество воздухозаборных отверстий 2 шт.
- Рекомендуемый тип труб трубка полиамидная (наружный диаметр – 10 мм, внутренний диаметр – 8 мм) PA 100X080, фирма «E.MC»

Характеристики контролируемых параметров
- Оптическая плотность газовоздушной смеси от 0,0001 до 0,2 дБ/м
- Массогабаритные характеристики Извещателя
- Габаритные размеры 235,5×95,4×60 мм
- Масса не более 570 г
