Аналитприбор СГГ-6М ИБЯЛ 413531010

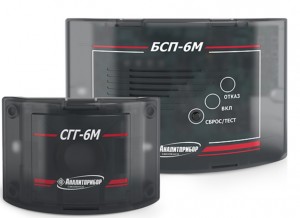

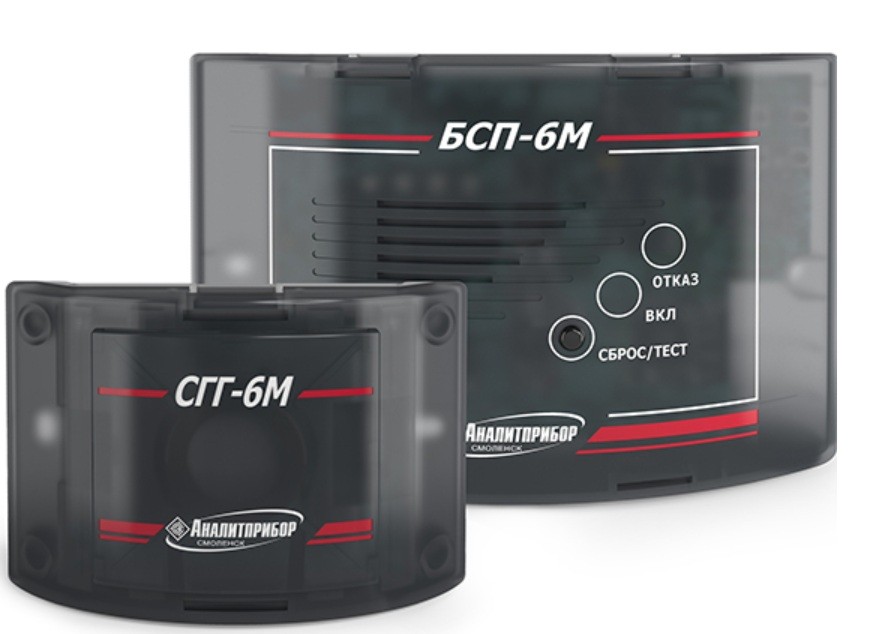

СГГ-6М ИБЯЛ 413531010 Стационарный сигнализатор горючих газов СГГ-6М (контроль СН4, С3Н8, С4Н10)

Предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов; выдачи световой и звуковой сигнализации в случае возникновения в помещении довзрывоопасных концентраций газов; перекрытия газопровода быстродействующим электромагнитным клапаном.

Сведения об оборудовании
- контроль содержания природного и сжиженного газов
- световая/звуковая сигнализация
- температурный диапазон от -10 до +50 оС
- поставляется в комплекте с БСП-6М
- возможность подключения к диспетчерскому пульту ДИСП
- управление электромагнитными клапанами КЭГ-9720 и др.
- срок службы - 10 лет (ТХД - 5 лет)

Описание
- Тип сигнализатора - стационарный
- Способ забора пробы - диффузионный
- Принцип работы - термохимический

Область применения
- бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах
- котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами

Отличительные особенности
- наличие внешнего входа "авария", что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
- возможность самостоятельной установки потребителем порога сигнализации - 10 или 20% НКПР
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
- наличие кнопки "тест", позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
- срок службы чувствительного элемента на горючие газы - не менее 5 лет
- межповерочный и межкалибровочный интервалы 1 год
- автокалибровка нуля при включении или раз в 14 дней

Технические характеристики:
- Пороги срабатывания сигнализации (по метану), 10 % НКПР 20
Примечание - устанавливается потребителем
- Абсолютная погрешность, % НКПР, не более ± 5
- Время срабатывания сигнализации, с, не более 15
- Потребляемая мощность, Вт, не более 5
- Расстояние между СГГ-6М и БСП-6М, м до 200
- Рабочий температурный диапазон, °С от - 10 до +50
- Степень защиты IP30
- Габаритные размеры, мм, не более 70х50х110
- Масса, кг, не более 0,5

Возможный состав системы на основе СГГ-6М
- Клапаны КЭГ-9720 ИБЯЛ.685181.001 (DN 15),-01 (DN 20),-02 (DN 25),-21 (DN 32) - 40 В НО ; ( )
- Клапаны КЭГ-9720 ИБЯЛ.685181.001 -03 (DN 40),-04 (DN 50),-05 (D 32), -12 (DN 65, Р=0,4 МПа), -14 (D 80,Р=0,4 МПа) - 220 В (НЗ); N N
- Клапаны модификации КЗГЭМ-У, КЗЭУГ, КЭМГ-М, КЗЭГ - 40 В с длительностью импульса не более 1 сек.;
- Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
