Аналитприбор СГГ10-Б ИБЯЛ 413216047

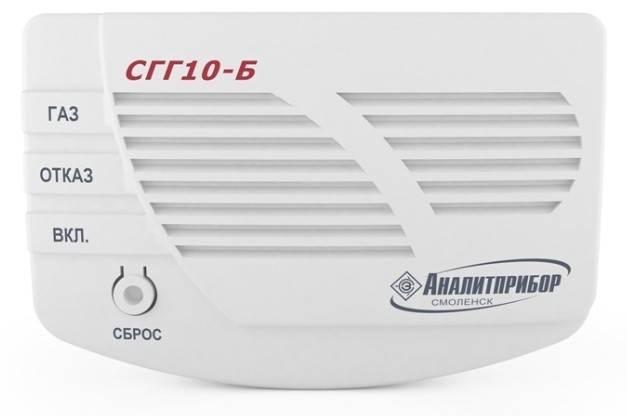

СГГ10-Б ИБЯЛ 413216047 Бытовой сигнализатор горючих газов

Предназначены для непрерывного автоматического контроля содержания природного или сжиженного газов; выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении ДВК газа; перекрытия газопровода быстродействующим электромагнитным клапаном.

Область применения
Жилые, коммунально-бытовые помещения с отопительным оборудованием с закрытой или открытой камерой сгорания. Помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-2014) или сжиженном (ГОСТ Р 52087-2003) газах.

Сведения об оборудовании
- непрерывный автоматический контроль содержания природного и сжиженного газов
- световая/звуковая сигнализация
- автоматическое перекрытие газопровода клапаном
- температурный диапазон от -10 до +50 оС
- срок службы - 10 лет

Модификации:
Наличие «сухих» контактов
- СГГ10-Б -
- СГГ10-Б-М МР - механическое реле
- СГГ10-Б-ОР ОР - оптоэлектронное реле

Технические характеристики
Пороги срабатывания (по метану), % НКПР:
- 1 порог (аварийный / предупредительный) 10
- 2 порог (аварийный) 20

Примечание аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС»)
- Параметры оптореле 40 В; 0,2 А нормально разомкнутое
- Параметры механического реле 220В; 2,5А нормально замкнутое
- Основная абсолютная погрешность, % НКПР, не более ± 5
- Степень защиты (по ГОСТ 14254) IP 42
- Напряжение питания, В 100 - 250 (50 ± 1) Гц
- Диапазон температуры окружающей среды, °С от -10 до + 50
- Выход на клапан, В (напряжение импульсное) 40 КЭГ-9720 (Ду=15; 20; 25; 32)
- Время срабатывания сигнализации, с, не более 15
- Габаритные размеры, мм, не более 144х96х42
- Масса, кг, не более 0,2
