Аналитприбор СТГ-1-2 ИБЯЛ 413411056-01

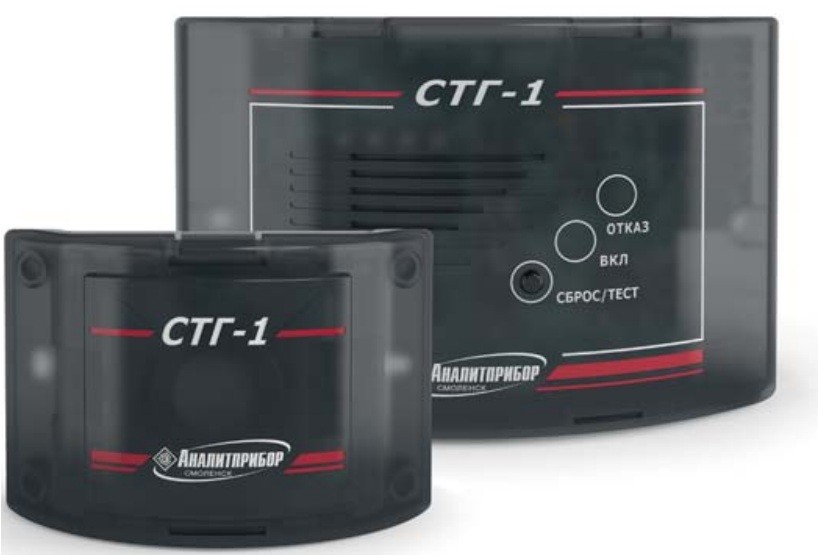

СТГ-1-2 ИБЯЛ 413411056-01 Сигнализатор токсичных и горючих газов (контроль СН4, С3Н8, С4Н10) и оксида углерода (СО)

Предназначен для выдачи сигнализации о превышении ПДК и ДВК установленных пороговых значений оксида углерода (CO), природного и сжиженного газов в воздухе; перекрытия газопровода быстродействующим электромагнитным клапаном.

Сведения об оборудовании
- контроль ПДК и ДВК оксида углерода (СО) и природного и сжиженного газов в воздухе
- световая/звуковая сигнализация
- перекрытие газопровода электромагнитным клапаном
- температурный диапазон от -10 до +50 оС
- возможность подключения к диспетчерскому пульту ДИСП
- степень защиты корпуса - IP30

Описание
- Тип сигнализатора- стационарный
- Способ забора пробы - диффузионный
- Принцип работы - электрохимический (по каналу оксида углерода)/термохимический (по каналу горючих газов)

Область применения
- установка в помещениях котельных различной мощности, работающих на сжиженном и природном газах
- установка в невзрывоопасных зонах различных производственных, административных и жилых помещений

Отличительные особенности
- уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов)
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
- подключение с помощью клеммных соединений
автокалибровка нуля при включении или раз в 14 дней

Возможный состав системы
- Сигнализатор токсичных и горючих газов СТГ-1 (СТГ-1-1 или СТГ-1-2);
- Клапаны КЭГ 9720 ИБЯЛ.685181.001 -01 (DN 20), -02 (DN 25), -21 (DN 32) - 40В;
- Клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40), -04 (DN 50), -05 (DN 32), -09 (DN 25), -10 (DN 25) - 220В;
- Диспетчерский пульт ДИСП ИБЯЛ.465213.003.

Технические арактеристики
- Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный) 1/2
Примечание - СТГ1-1 / СТГ1-2 постоянный
- Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3: 1-й порог 2-й порог - 10±5 или 20±5 20±5 100±25
Примечание - устанавливается потребителем по каналу горючих газов

Срабатывание “сухих” контактов реле при достижении пороговых концентраций:
- 1-й порог (по СО) одна группа
- 2-й порог (по СО) одна группа (30 В; 2,5 А)
- авария (по горючим газам) одна группа (220 В; 5 А)

- Температура окружающей среды, °С -10 ÷ +50
- Защита корпуса сигнализатора IP30
- Автокалибровка нуля (по каналу CH) один раз в 14 дней
Примечание - или при включении прибора
- Длина кабеля связи между сигнализатором и датчиком по горючему газу, м до 200
Примечание - сечение жилы 0,75 мм

Габаритные размеры, мм, не более
- для блока датчика 110х50х70 масса, кг, не более 0,5
- для блока контроля и сигнализации 195х60х120 масса, кг, не более 1
