Спецприбор КСРП-1

КСРП-1 Коробка соединительно-разветвительная промышленная, для соединения эл. цепей

Коробки общепромышленные – КСРП
- предназначены для выполнения соединений (разветвлений) сигнальных цепей, в том числе линий линейного теплового извещателя (термокабеля) типа GTSW вне взрывоопасных зон кабелями круглого сечения диаметром от 3 мм до 6,4 мм.

Область применения – цепи систем пожаро-охранной сигнализации и автоматики на промышленных обьектах.

Коробки имеют варианты исполнения на 1, 2, 3, 4, 6 кабельных ввода и по заявке комплектуются клеммными колодками

Коробки с индексом «Т» предназначены для монтажа термокабеля и отличаются расположением штуцеров.

Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2

Коробки КСРП применяются в частности для выполнения соединений и разветвлений в цепях соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах модулей «МИП за пределами взрывоопасных зон. Коробки для соединений термокабеля имеют в обозначении индекс "Т" Пример: «Коробка КСРП-1Т-К СПР.687227.002 ТУ»

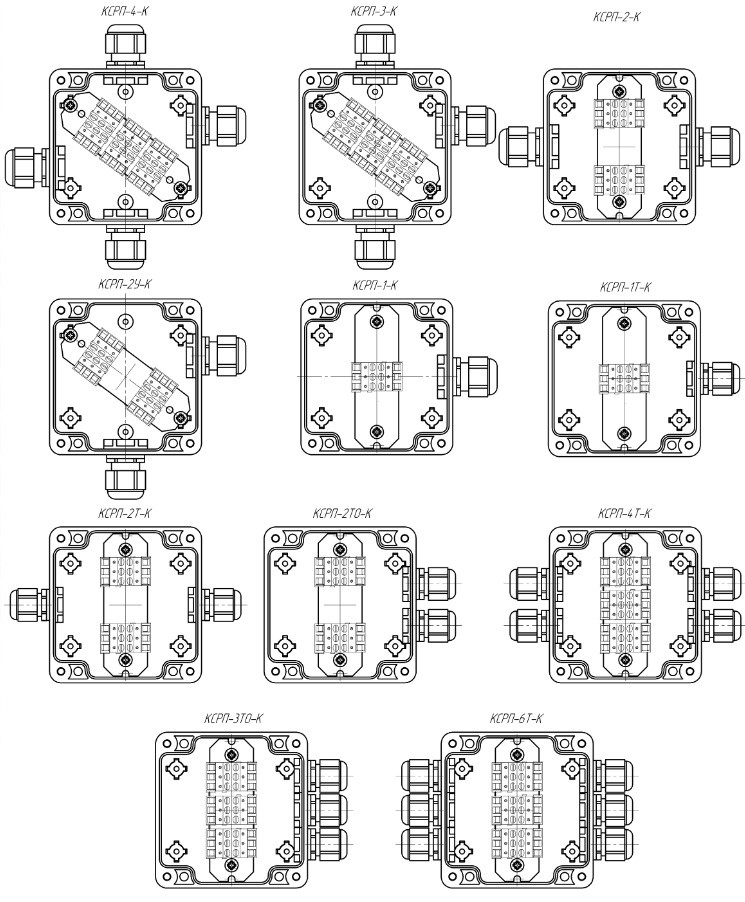

Система обозначения коробок: «Коробка КСРП-XY-К», где Х – количество кабельных вводов коробки; Y - для линий термокабеля; К - наличие клеммного соединителя.

Пример обозначения для коробки с тремя кабельными вводами: «Коробка КСРП-3-К СПР.687227.002 ТУ».

Коробки с индексом «У» имеют два ввода, расположенных под углом 90º .«Коробка КСРП-2У СПР.687227.002 ТУ»

Коробки с кабельными вводами расположенными на одной стороне в обозначение вводится буква «О»: «Коробка КСРП-2ТО-К СПР.687227.002 ТУ»;

Особенности:
- общепромышленное исполнение
- использование кабелей круглого сечения диаметром 3...6,4 мм
- работа в жестких климатических условиях.
- применение для коммутации линий термокабеля

Технические характеристики:
- Количество кабельных вводов 1, 2, 3, 4,6
- Наружный диаметр кабеля, мм 3...4,3; 4...6,4
- Максимальные напряжение и ток соединяемых (разветвляемых) цепей U: 550В; I: 16А.
- Диапазон допустимых сечений провода, мм2 0,08…2,5
- Степень защиты оболочки корпуса IP65
- Диапазон рабочих температур окружающей среды, °С, -55...+70
- Габаритные размеры коробки КСРП-4, мм, не более 128х126х55
- Габаритные размеры коробки КСРП-1, мм, не более 105х80х55
- Масса, кг, не более 0,5
