Магнито-Контакт БИСШ-1 [EXIA]IIC/IIB

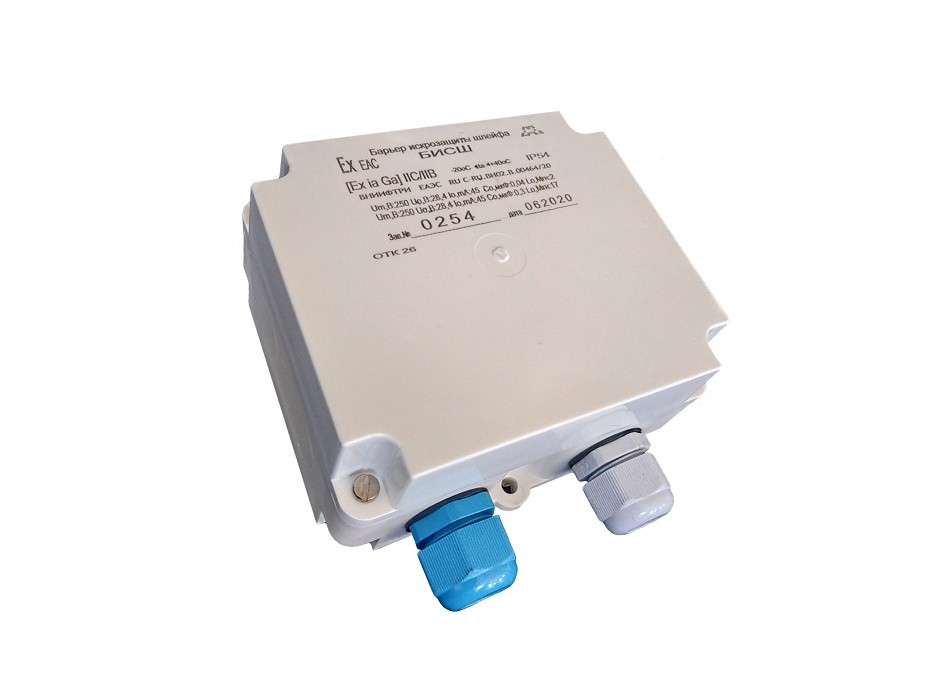

БИСШ [EXIA]IIC/IIB Барьер искрозащиты шлейфа

«БИСШ» имеет гальваническую связь между входом и выходом и состоит из шунтирующих диодов (стабилитронов), последовательно включенных резисторов и плавких предохранителей.

Назначение:
2.1 Барьер искрозащиты шлейфа «БИСШ» предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ Р 52350.11-2005.

БИСШ предназначен для размещения вне взрывоопасной зоны.

2.2 БИСШ может использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными (ППКОП) типа «ГИППО-1М», «Гранит 2», «Сигнал 20П SMD», «Сигнал 20», и подобными при соответствии технических характеристик БИСШ и используемого ППКОП. При применении БИСШ необходимо учитывать, что данный барьер вносит в шлейф сигнализации сопротивление порядка 660 Ом, поэтому при его применении совместно с приборами приёмно-контрольными, следует учитывать:

В режиме охранной сигнализации, барьер не вносит искажений в работу ППКОП.

В режиме пожарной сигнализации с нормально-замкнутыми извещателями, барьер не вносит искажений в работу ППКОП.

В режиме пожарной сигнализации с токопотребляющими извещателями, прибор может вносить искажения в работу ППКОП при коротком замыкании шлейфа сигнализации, например:

- ППКОП «Гранит 2» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».

- ППКОП «Сигнал 20П SMD» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».

- ППКОП «Сигнал 20» при коротком замыкании шлейфа сигнализации выдаст извещение «Пожар».

2.3 БИСШ имеет степень защиты оболочки по ГОСТ 14254 - IP 54.

2.4 БИСШ не создает индустриальных помех.

2.5 БИСШ предназначен для работы при температуре от минус 20° до плюс 40°С.

2.6 При эксплуатации БИСШ допускаются воздействия:

- вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g).

- относительной влажности до 93% при температуре 40°С.

2.7 БИСШ содержит выходную искробезопасную электрическую цепь, выполнен-ную с уровнем взрывозащиты «ia».

2.8 Барьер искрозащиты шлейфа «БИСШ» является пассивным барьером, относится к классу связанного электрооборудования предназначенного для установке вне взрывоопасных зон и имеет маркировку по взрывозащите [Exia]IIC/IIB по ГОСТ Р 52350.0-2005

Пример обозначения при заказе: «Барьер искрозащиты шлейфа «БИСШ» АТФЕ. 426439.001 ТУ»

Технические характеристики:
- Характеристики БИСШ при нормальном режиме работы:
- Напряжение на входных клеммах БИСШ не более, В 24
- Сопротивление, вносимое БИСШ в шлейф, в пределах, Ом от 620 до 700.

Характеристики БИСШ при аварийном режиме работы.
- Напряжение на входных клеммах Um, не более, В 250.
- Напряжение холостого хода (максимальное выходное напряжение) U0, В не более 28,4.
- Ток короткого замыкания (максимальный выходной ток) I0, мА, не более 88.
- Максимальная выходная мощность Р0, не более, Вт 0,6

Характеристики шлейфа сигнализации, расположенного во взрывоопасной зоне.
- индуктивность искробезопасного шлейфа "ia" (сумма значений собственной индуктивности оборудования, установленного во взрывоопасной зоне, и индуктивности соединительного кабеля с этим оборудованием), L0,не более, мГн - 2(IIC) - 10(IIB);
- емкость шлейфа (сумма значений собственной ёмкости оборудования, установленного во взрывоопасной зоне, и емкости соединительного кабеля с этим оборудованием), не более, С0, мкФ - 0,04(IIC) - 0,3(IIB)
