Спецавтоматика (Бийск) Блок БИВ УПКОП 135-1-2ПМ

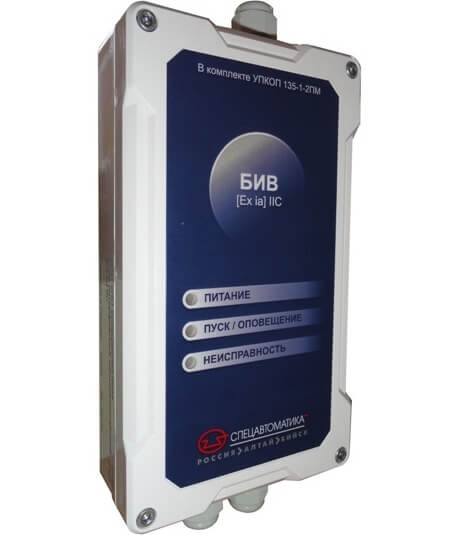

Блок БИВ УПКОП 135-1-2ПМ Блок интерфейсный взрывозащищенный [Exia]IIС

Устройство приемно-контрольное охранно-пожарное взрывозащищенное с видом взрывозащиты «Искробезопасная электрическая цепь» УПКОП 135-1-2ПМ относится к средствам автоматизации специального назначения, предназначено для контроля состояния и управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне, приборами приемно-контрольными охранно-пожарными (ППКОП) обычного исполнения, располагаемыми вне взрывоопасной зоны.

В состав устройства УПКОП 135-1-2ПМ входят: Блок интерфейсный взрывозащищенный БИВ, Табло световое ТС, Оповещатель световой ОС, Элемент выносной ЭВ, Элемент выносной коммутирующий ЭВК. Комплектность и количество каждой из составных частей устройства определяется проектным решением.

Блок БИВ с маркировкой взрывозащиты [Ех iа Ga] IIС относится к связанному оборудованию и выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, имеет выходную цепь, обеспечивающую взрывозащиту вида «искробезопасная электрическая цепь», устанавливается только вне взрывоопасных зон.

Искробезопасные параметры:
- Максимальное выходное напряжение Uo - 19,5 В;
- Максимальный выходной ток Io - 0,26 А;
- Максимальная суммарная внешняя емкость Co - 0,22 мкФ;
- Максимальная суммарная внешняя индуктивность Lo - 0,4 мГн.

Технические характеристики:
- Напряжение питания 9-36 В;
- Выходное напряжение 12,1 ±0,6 В;
- Выходной ток 200 мА;
- Степень защиты оболочкой IP65.

Преимущества:
- Возможность подключения до 10 потребителей импульсной энергии (электровоспламенители, пиропатроны и им подобными изделиями с током срабатывания (запуска) каждого до 200 мА);
- Монтаж по подключению цепей к блоку БИВ выполняется внутри корпуса безвинтовым способом;
- Контроль вскрытия корпуса оптронным датчиком;
- Совместимость с ранее выполненными проектами с БИВ УПКОП 135-1-2П.
