Теко Астра-БРА

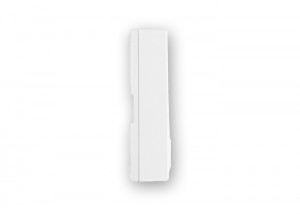

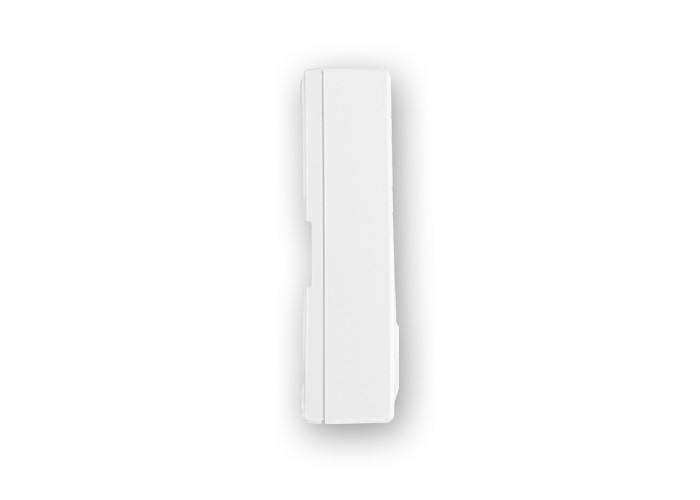

Астра-БРА Блок реле проводной адресный

Назначение:
- работа в составе адресной пожарной системы Астра-А с центральным ППКУП серии Pro (Астра-812 Pro или Астра-8945 Pro)* через расширитель проводной адресный Астра-А РПА;
- управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В

* ППКУП версии 5_0 и выше

Особенности
- работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация работы БРА, состояния клапана, выходов и АЛС;
тест клапана;
- работа в одном из двух режимов:
режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
- в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).

Основные данные
- источником извещений для БРА являются разделы ППКОП;
БРА может управляться только одним ППКОП;
- БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
- электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
- электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.

Технические характеристики:
Напряжение питания:
- силовой части от 187 до 242 В
- сигнальной части (от АЛС) от 6,0 до 27,6 В (силовая и сигнальная части гальванически развязаны)

Ток потребления, не более:
- от 220 В 20 мА
- от АЛС 0,5 мА

- мощность потребления от сети 220 В (без учета потребления клапана), не более 5 Вт
- длина кабеля интерфейса АЛС от БРА к РПА, не более 1000 м

Характеристики реле (в режиме "Блок реле") (клеммы РАБ и Nкл):
- максимальное коммутируемое напряжение 250 В
- максимальный коммутируемый ток при напряжении 250 В 1 А
- минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) 0,6 А

Характеристики ШС (клеммы +Zone1- , +Zone2-, +TST-):
- напряжение в дежурном режиме от 8,5 до 14 В
- действующее значение напряжения пульсаций на клеммах ШС, не более 50 мВ
- ток короткого замыкания ШС, не более 20 мА
- время интегрирования ШС 300±30 мс
- сопротивление проводов ШС (без учета выносного элемента), не более 150 Ом
- сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее 50 кОм
- сопротивление ШС см. таблицы ниже

- время технической готовности, не более 10 с
- габаритные размеры, не более 216×135×39 мм

Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
