Теко Астра-Прайм-7052-01

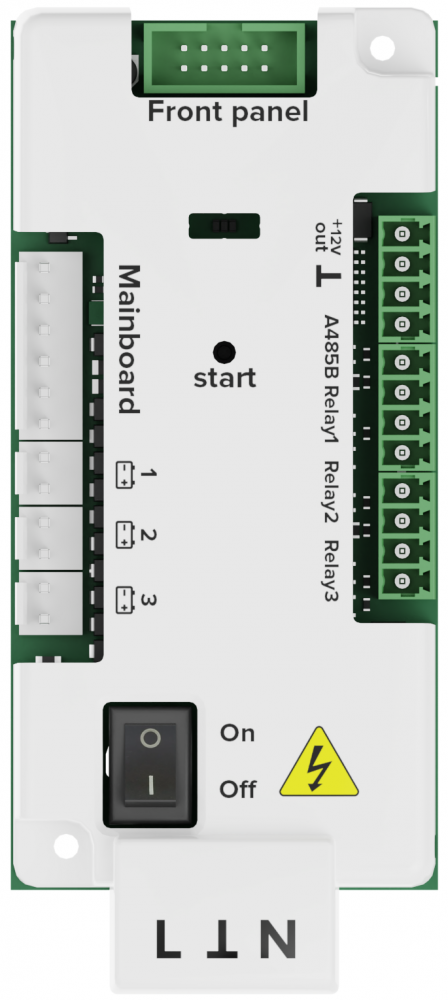

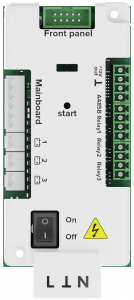

Астра-Прайм-7052-01 Модуль источника питания

Назначение:
– работа в составе системы Астра-Прайм
– питание ППКУП, РП, БИУ, БРУ, модулей расширения, проводных извещателей

Особенности:
– конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ)
– выходы 12 В для питания нагрузки с током до 2,5 А с защитой от КЗ и перегрузки
– возможность подключения 3-х внешних АКБ 17 А*ч и независимая зарядка каждой током до 1 А
– подключение к шине RS-485
– 3 сигнальных реле, программируемых через ППКУП Астра-Прайм-7453, для выдачи информации во внешние цепи
– «холодный» старт от АКБ при отсутствии сети 220 В

Технические данные:
– напряжение питания от:
• сети переменного тока частотой (50±1) Гц – от 172,5 до 264,5 В
• АКБ 7,2 А/ч – от 9,0 до 13,8 В
– мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки) – не более 40 Вт
– ток, потребляемый модулем от АКБ – не более 2,5 А
– напряжение выхода «+12V» – от 10 до 14 В
– ток максимальной нагрузки по выходу «+12V» – 2,5±0,1 А
– ток заряда АКБ – не более 1 А
– максимальный ток через контакты реле – 0,1 А
– максимальное напряжение на контактах реле – 30 В
– габаритные размеры – 115х55х50 мм
– масса – 0,170 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)

Индикация и выходы:
– индикатор – отображает состояние выходов 12В:
• «норма» выхода питания базовой платы и модулей расширения – включен
зеленым цветом
• «норма» выхода питания внешней нагрузки – включен красным цветом
• «КЗ или перегрузка по выходу» – выключен
– выход «+12V out» для питания извещателей и др. устройств
– программируемые выходы «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/30 В
– вход/выход интерфейсной линии RS-485
