Теко Астра-Прайм-8452

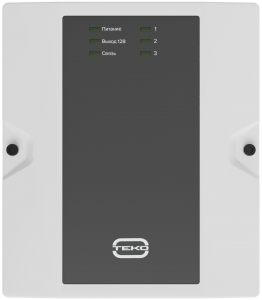

Астра-Прайм-8452 Ретранслятор проводной

Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя беспроводных зон для увеличения емкости системы и создания резервных маршрутов связи
– информационный обмен с центральным ППКУП по интерфейсу RS-485
– обеспечение питающим напряжением +12 В модулей расширения и других устройств

Особенности:
– работа под управлением центрального ППКУП Астра-Прайм-7453
– количество обслуживаемых радиоустройств – 70 извещателей или 25 исполнительных устройств (оповещателей). Одновременно извещатели и оповещатели ретранслятор тоже может обслуживать, но при этом зависимость нелинейная, и
с увеличением количества исполнительных устройств резко уменьшается количество обслуживаемых извещателей
– 4 универсальных слота для установки модулей расширения. В комплекте:
• модуль радиорасширителя Астра-Прайм-8452-06 (обеспечивает обмен с конечными радиоустройствами)
• модуль интерфейса Астра-Прайм-8552 (обеспечивает подключение к ППКУП по кольцевому интерфейсу RS-485)
– возможность установки 2 дополнительных модулей расширения (приобретаются отдельно)
– подключение к ППКУП по кольцевому RS-485 с дальностью до 500 м
– 6 программируемых индикаторов для отображения состояния питания, разделов, направлений пожарной автоматики
– встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания внешней нагрузки постоянным током до 2,5 А
– кнопка включения/выключения встроенного источника электропитания
– отсек под АКБ 7,2 А/ч
– возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В
– антенна штыревая в комплекте

Технические данные:
– рабочий диапазон частот – 868-869 МГц
– радиус действия радиоканала с извещателями и оповещателями на открытой местности – не менее 1000 м
– напряжение питания от:
• сети переменного тока частотой (50±1) Гц – от 172,5 до 264,5 В
• АКБ 7,2 А/ч – от 9,0 до 13,8 В
– мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки) – не более 40 Вт
– ток, потребляемый прибором от АКБ – не более 1,5 А
– напряжение выхода «+12V» – от 10 до 14 В
– ток максимальной нагрузки по выходу «+12V» – 2,5±0,1 А
– длина линии связи кольцевого интерфейса RS-485 между РП и ППКУП – до 500 м
– габаритные размеры прибора – 250х218х98 мм
– масса прибора (без АКБ) – 0,985 кг
– степень защиты оболочкой по ГОСТ 14254 – IP41
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)

Индикация и выходы:
– 6 программируемых индикаторов:
• индикаторы «1» - «3» – состояние разделов/направлений пожарной автоматики/базовых зон
• индикатор «Питание» – состояние питания ППКУП от сети 220 В
• индикатор «Выход 12В» – состояние выхода 12 В с модуля питания РП
• индикатор «Связь» – временно не используется
– вход/выход интерфейсной линии RS-485
– антенный разъем
