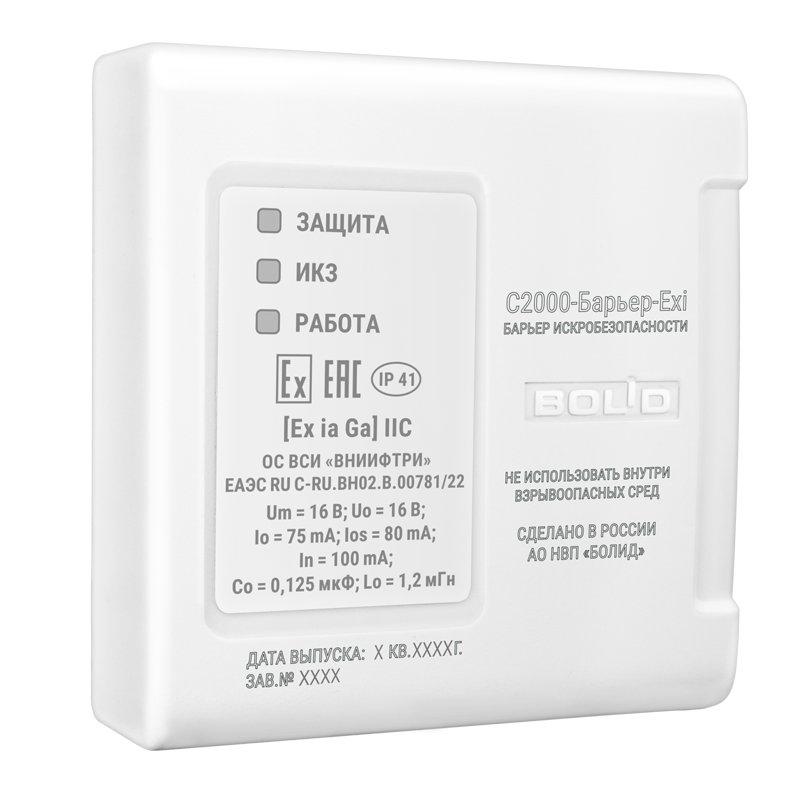

Болид С2000-Барьер-Exi

С2000-Барьер-Exi Барьер искробезопасности

Предназначен для создания искробезопасной двухпроводной линии связи (ДПЛС) контроллеров С2000-КДЛ и С2000-КДЛ-2И, при подключении к ним адресных устройств с видом взрывозащиты «искробезопасная цепь (iа)».

Предотвращает возникновение электрической искры в цепях, размещаемых во взрывоопасных зонах. Искробарьер относится к связанному электрооборудованию группы IIC и предназначен для установки вне взрывоопасной зоны.

Особенности:
- Формирует искробезопасную цепь (iа) в линии ДПЛС контроллера С2000-КДЛ. Маркировка взрывозащиты [Exia]IIC
- Применяется для подключения приборов во взрывоопасных зонах «0», «1», «2», «20», «21», «22»
- Применяется с приборами ДИП-34А-03-Exi, С2000-ИП-03-Exi, ИПР 513-3АМ-Exi-IP67, С2000-Спектрон-207/607/807-Exi, БРИЗ-Exi и др.
- Питание С2000-Барьер-Exi осуществляется от самой ДПЛС

Барьеры искробезопасности не могут формировать кольцевой интерфейс для подключаемых адресных устройств. В С2000-Барьер-Exi осуществляется токоограничение искробезопасной цепи на уровне 75 мА, что достаточно для ответвления от кольцевой ДПЛС одной ЗКПС в 32 адресных устройства.

Технические характеристики:
- Маркировка взрывозащиты [Exia]IIC
- Максимальное выходное напряжение, Uo 16 В
- Максимальный выходной ток (ток ограничения электронной защиты), Io 75 мА
- Максимальное напряжение входной цепи, Um 16 В
- Максимальный ток короткого замыкания, Ios 80 мА
- Номинальный ток предохранителя, Iп 100 мА
- Проходное сопротивление в открытом состоянии 2 Ом
- Максимальное проходное сопротивление в сработавшем состоянии 200 Ом
- Максимальная внешняя емкость, Co 0,125 мкФ
- Максимальная внешняя индуктивность, Lo 1,2 мГн
- Средний ток потребления в режиме холостого хода не более 1 мА
- Степень защиты оболочки IP40
- Диапазон рабочих температур от минус 30 до + 65
- Масса барьера не более 0,2 кг
- Габаритные размеры барьера 102х108х39
- Средний срок службы 10 лет
- Тип монтажа установка на DIN-рейку
