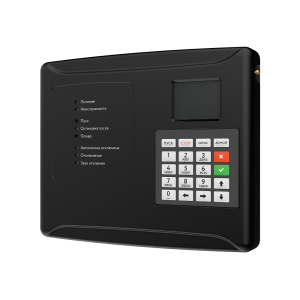

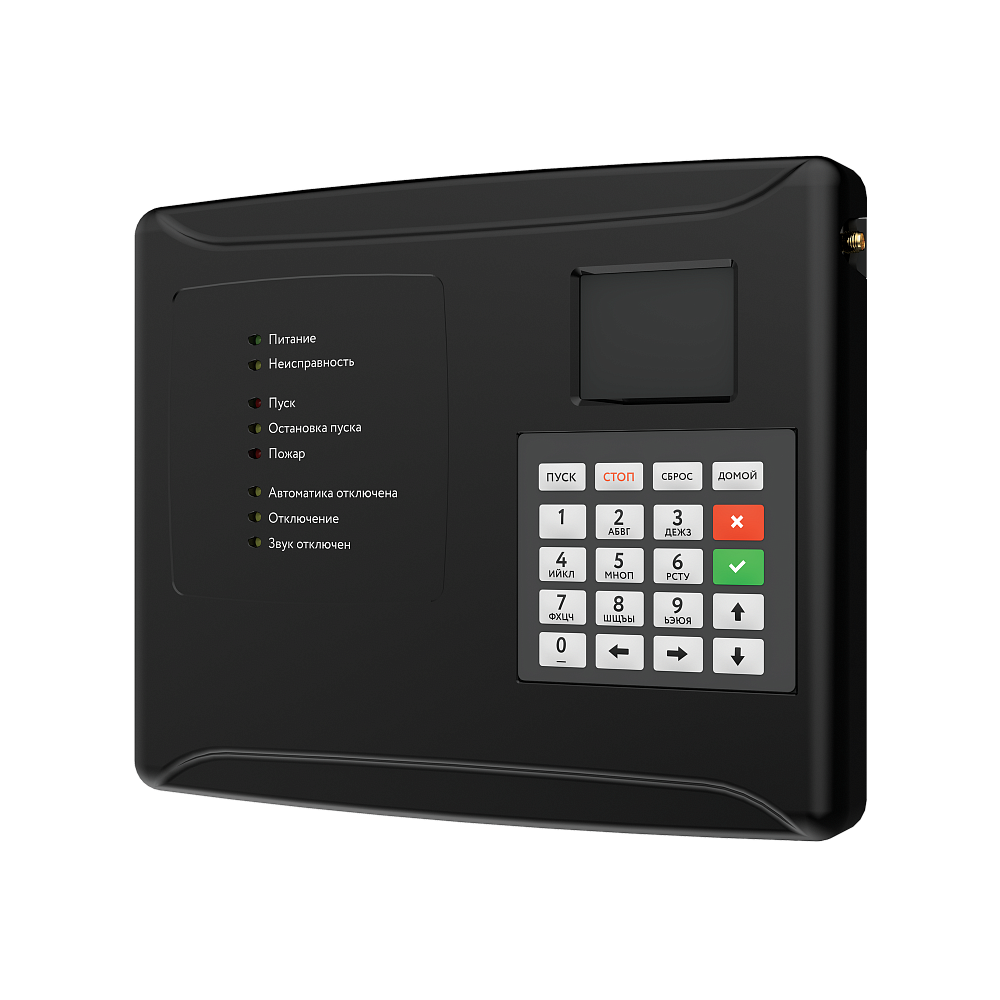

Rubetek ППК-03-500-2

Rubetek ППК-03-500-2 Прибор приемно-контрольный и управления пожарный адресно-аналоговый, количество клапанов ДУ 2шт

Данное устройство предназначено для контроля и управления системами пожарной сигнализации, оповещения, пожаротушения, дымоудаления, а также вспомогательным инженерным и технологическим оборудованием, участвующим в обеспечении пожарной безопасности. На адресных приборах ППК-03-500 можно построить распределенную адресную систему АПС, включающую до 250 адресных устройств.

Основные функции:
- Резервированный интерфейс CAN для объединения до 32 ППК в сеть
- Кольцевой интерфейс RS-485 для управления сегментом системы (до 32 контроллеров)
- Автоматический контроль целостности ПЛС и исправности адресных устройств
- Интерфейс RF 868 для управления радиоканальными устройствами
- Собственное адресное пространство для подключения 250 адресных устройств
- Управление системами пожаротушения и дымоудаления
- Управление системами СОУЭ
- Управление клапанами ОЗК и ДУ (до 7)
- 2 свободно программируемых входа-выхода
- 2 управляемых выхода СК
- Светозвуковая индикация режимов работы
- Жидкокристаллический дисплей

Применяется с:
Контроллер системы КС-03-250

Характеристики:
- Напряжение питания, В основное: DC 24 ± 20%
резервное: DC 24 ± 20%
- Собственный ток потребления, А в дежурном режиме: не более 0,22 в режиме «Пожар»: не более 0,32
- Интерфейс связи CAN, RF 868 МГц, RS-485, ПЛС, Wi Fi
- Количество занимаемых адресов в CAN сети 1
- Количество CAN интерфейсов, шт. 2
- Количество ППК в системе ПС, подключаемых по интерфейсу CAN, шт. 32
- Максимальная длина интерфейса CAN, без учета повторителей, м 100
- Максимальное количество последовательно включенных повторителей RA-30 в одной CAN-линии, шт. 4
- Максимальная длина интерфейса CAN, с учетом повторителей, м 500
- Количество интерфейсов RS-485, шт. 2
- Количество контроллеров подключаемых к ППК по интерфейсу RS-485, шт., не более 32
- Максимальная длина интерфейса между сегментами RS-485, м 100
- Количество интерфейсов ПЛС, шт. 2
- Максимальный ток нагрузки ПЛС на каждый канал, А 0,35
- Максимальная длина интерфейса ПЛС, м 3000
- Количество адресных устройств, подключаемых к ППК по интерфейсу ПЛС и RF 868 МГц, шт. 250
- Рабочая частота радиоканального интерфейса, МГц 868
- Количество каналов внутри частотного диапазона, шт. 5
- Шифрование сигнала ХTEA 128bit
- Мощность излучения, мВт, не более 25
- Максимальная дальность связи между ППК и радиоканальными УСО по интерфейсу RF 868 МГц, на открытой местности, м 900
- Количество клапанов ДУ, ОЗК, контролируемых прибором, шт. 0-7 (зависит от исполнения)
- Максимальный коммутируемый ток клапанов ДУ, ОЗК, А 2
- Напряжение питания клапанов ДУ, ОЗК, В AC 220/230 (50/60 Гц) DC 24

Типы подключаемых клапанов
- электромагнитный
- реверсивный
- с возвратной пружиной

- Количество свободно программируемых входов, шт. 2
- Максимальное напряжение на свободно программируемом входе, В 20 ± 5%
- Максимальный ток контроля линии свободно программируемого входа, мА 5
- Количество управляемых выходов «Сухой контакт», шт. 2
- Максимальное напряжение на выходе «Сухой контакт», В 220
- Максимальный коммутируемый ток на выходе «Сухой контакт», А 2
- Количество выходов с контролем линии на обрыв и КЗ, шт. 2
- Напряжение на выходе, В 24 ± 20%
- Максимальный коммутируемый ток на каждом выходе «OUT1» и «OUT2», А 0,45
- Рабочая частота Wi-Fi интерфейса, МГц 2400
- Максимальная дальность связи (на открытой местности), м 50
- Диапазон рабочих температур, °С от -10 до + 55
- Относительная влажность воздуха до 93% при +40°С
- Степень защиты корпуса IP 20
- Габариты, мм 245 × 197 × 32
- Масса, кг, не более 0,7
- Средний срок службы, лет 10
- Средняя наработка на отказ, ч 60000
- Вероятность безотказной работы за 1000 ч 0,98
