Плазма-Т ШУЗ-С300/IP54

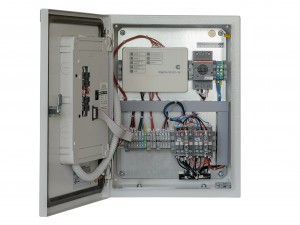

Плазма-Т ШУЗ-С300/IP54 Шкаф управления задвижкой исполнения С300

ШУЗ-С300 предназначен для управления одно/трехфазным электроприводом задвижки практически любого производителя из известных на рынке. Управление осуществляется посредством интегрированного модуля контроля и управления МС322-24, что позволяет использовать шкаф в составе Системы пожарной автоматики и сигнализации «СПРУТ-2», в частности - в составе адресно-аналоговой сигнализации «СПРУТ-2».

ШУЗ-С300 - универсальный шкаф, предназначенный для работы с любым типом электрозадвижек.

ШУЗ-С300 соответствует требованиям ТР ЕАЭС 043/2017, СП 484.1311500.2020.

Гарантийный срок составляет 7* лет с момента выпуска, указанного в паспорте.
* На изделия, выпущенные с 01.06.2021г. Читать полные гарантийные обязательства.

ШУЗ-С300 обеспечивает расширенную индикацию состояний и режимов, а именно:
- наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата;
- отображение режимов «Авария» и «Автоматика отключена»;
отображение состояния пускового шлейфа, а именно наличие сигнала «Пуск» и неисправность шлейфа;
- отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта», а именно:
- работа задвижки (открытие или закрытие);
- состояние задвижки (открыта или закрыта);
- невыход на режим (при открытии или закрытии), а также ошибка в установке времени на закрытие/открытие;
- неисправность шлейфа концевика (открыта или закрыта).

ШУЗ-С300 обеспечивает установку времени (от 10 до 285 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме. При необходимости контроль можно отключить.

ШУЗ-С300, согласно ГОСТ Р 53325-2012, обеспечивает контроль исправности линий связи до электропривода задвижки.

ШУЗ-С300 обеспечивает контроль исправности линий пускового шлейфа и концевых выключателей задвижки. При необходимости контроль можно отключить раздельно для пускового шлейфа и для концевых выключателей.

Характеристики:
Напряжение питания шкафа:
- при управлении трехфазным электроприводом ~380 В, 50 Гц
- при управлении однофазным электроприводом ~220 В, 50 Гц

- Потребляемая мощность в дежурном режиме до 5 ВА

Выходная мощность:
- трехфазного электропривода ~380 В до 4,0 кВт
- однофазного электропривода ~220 В до 2,0 кВт
- электропитания модуля управления: ±24 В до 14,0 Вт

Автоматический контроль:
- наличия питания на электровводе и включенного состояния вводного автомата - формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
- силовых цепей до электропривода - до 3-х цепей на обрыв
- времени открытия и закрытия задвижки - От 10 до 285 сек (при установке дополнительных джампер-перемычек (входят в комплект поставки))
- исправности всех шлейфов - на обрыв и КЗ (с возможностью отключения)

Сигнальные реле: «Сухие контакты». Отсутствие сигнала – контакт разомкнут Наличие сигнала – контакт замкнут
- Авария
- Автоматика отключена
- Задвижка открыта/закрыта

Дополнительная индикация: Включение встроенных индикаторов при наличии сигнала на входах LED
- «Авария»
- «Автоматика отключена»
- Средний срок службы не менее 10 лет
- Диапазон рабочих температур от -10°C до +55°C
- Допустимая относительная влажность до 93% при 40°C
- Степень защиты оболочкой IP54
- Климатическое исполнение УХЛ 3.1
- Производитель аппаратуры коммутации DEKraft (или аналог), Systeme Electric
- Габариты (Ш×В×Г) не более 310×410×250 мм
- Масса не более 12 кг
