Сибирский Арсенал ВС-ВЕКТОР-АП250 КП

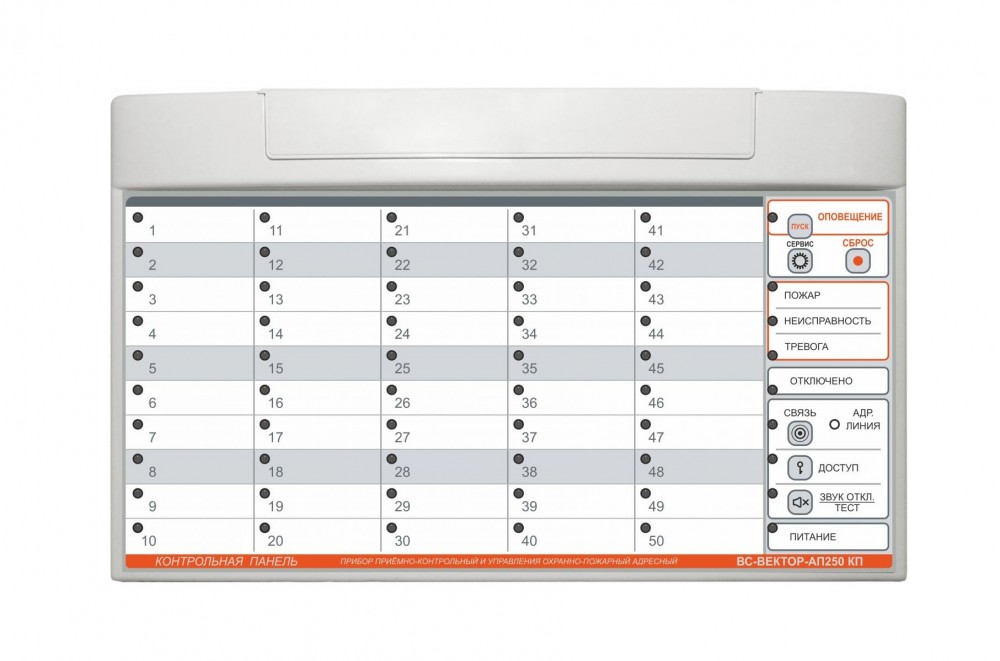

ВС-ВЕКТОР-АП250 КП Прибор приемно-контрольный и управления охранно-пожарный адресный блочно-модульный

Контрольная панель «ВС-ВЕКТОР-АП250 КП» является основным блоком прибора «ВС-ВЕКТОР-АП250», который выполняет основные функции прибора. В процессе работы контрольная панель взаимодействует с дополнительными функциональными блоками прибора, подключаемыми к приборной линии связи с интерфейсом RS-485.

Особенности
- Дополнительные функциональные блоки, подключаемые к контрольной панели «ВС-ВЕКТОР-АП250 КП» (КП): две дополнительные контрольные панели индикации «ВЕТТА-ДКП» (ДКП), устройство регистрации событий «ВС-УРС ВЕКТОР» (УРС), блок коммуникационный «ВЕТТА-МК» (БК).
Адресные устройства подключаются к двухпроводной адресной линии прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины адресной линии разных вариантов конфигурации и различных сечений проводов доступен программный калькулятор.
- Подключение к контрольной панели до 200 адресных устройств различных типов.
- Контрольная панель имеет 47 зон охраны, за которыми закрепляются адресные извещатели. Тип зоны определяется типами извещателей, закрепленных за зоной охраны: пожарная, охранная, смешанного типа – охранно-пожарная.
Управление зонами выполняется с помощью электронных ключей ТМ. Один ключ может быть закреплен за группой зон, таким образом образуется раздел ключа. Разделы ключей могут быть пересекающимися – зоны могут входить в несколько разделов.
- Контрольная панель имеет единую зону оповещения, за которой закрепляются адресные оповещатели. Если прибор работает в составе системы «ВЕТТА-2020», то оповещатели прибора могут быть включены в группы (зоны) оповещения, общие для системы.
- К контрольной панели могут подключатся по приборной линии связи RS-485 до двух дополнительных контрольных панелей для повторения индикации, выводимой на контрольную панель.
Четыре реле контрольной панели образуют 4 канала коммутации прибора. Каналы коммутации могут быть приписаны к зонам и группам зон прибора и для них могут быть заданы программы срабатывания.
- К приборной магистрали контрольной панели может быть подключено устройство «ВС-УРС ВЕКТОР», отображающее события из журнала событий прибора и текущие события. На цветном сенсорном экране устройства записи о событиях отображаются в удобной форме с привязкой ко времени прибора. Можно просматривать как все события, так и виды событий по фильтрам.
- По системной линии связи RS-485 КП может быть подключена к пультовой системе, системе передачи извещений «ВЕТТА-2020».
- Блок коммуникационный «ВЕТТА-МК», подключенный к приборной магистрали контрольной панели, обеспечивает передачу информации о событиях, зафиксированных прибором в интегрированную систему безопасности (ИСБ) «Горизонт» с целью мониторинга и получения от этой системы команд управления.

Технические характеристики
- Количество адресных зон охраны 47
- Количество зон оповещения (направлений оповещения) 1
- Общее количество адресных извещателей, оповещателей и тревожных кнопок на один прибор до 200
- Количество электронных ключей ТМ на один прибор до 255
- Количество выходов КП для подключения адресной линии 2
- Тип конфигурации адресной линии Кольцо, Один луч, Два луча, Звезда
- Максимальное сопротивление адресной линии, Ом 70
- Длина адресной линии, при сечении провода 0,5 кв. мм, м до 1000
- Длина адресной линии, при сечении провода 0,2 кв. мм, м до 500
- Тип провода адресной линии КСРВнг (А)-FRLS или аналогичный
- Напряжение в адресной линии для питания адресных устройств, В от 8 до15
- Максимальный суммарный ток потребления адресных устройств от адресной линии, не более, мА 60
- Количество линии связи RS-485 прибора 2
- Максимальная длина линии RS-485, м 1000
- Скорость обмена по линиям связи RS-485, бит в сек. 38400
- Количество подключаемых дополнительных контрольных панелей 1 или 2
- Количество подключаемых внешних коммуникаторов 1
- Число событий, сохраняемых в журнале событий прибора 2000
- Количество реле КП прибора 4

Параметры реле КП прибора:
- коммутируемое напряжение переменного тока, не более, В 70
- коммутируемое напряжение постоянного тока, не более, В 100
- коммутируемый ток, не более, мА 150

- Количество вводов питания КП 2
- Напряжение питания по каждому вводу питания КП, В от 10 до15
- Максимальный потребляемый КП ток от ввода питания во всех режимах, мА 300
- Степень защиты оболочкой КП IP40
- Диапазон рабочих температур КП, °С от –30 до+55
- Масса КП, не более, кг 0,6
- Габаритные размеры КП, мм 291×179×32
- Срок службы прибора, лет 10
