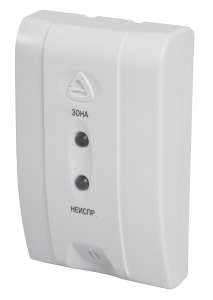

ШЛЕЙФ-Р Двухзонное радиоканальное устройство

Двухзонное радиоканальное устройство «Шлейф-Р» предназначено для получения извещений о тревожных и прочих событиях от радиоканальных устройств (извещателей, тревожных кнопок), закреплённых за охранной и пожарной зонами устройства, и выдачи этих извещений на выходы «ТРЕВОГА» и «ПОЖАР» для передачи на охранный и пожарный шлейфы сигнализации прибора приёмно-контрольного охранно-пожарного. Так же устройство имеет возможность при помощи встроенного реле, управлять различным оборудованием, либо выдавать извещения о неисправности питания, вскрытии корпуса устройства и неисправности охранной и/или пожарной зоны переключением контактов реле.

Устройство «Шлейф-Р» работает совместно с радиоканальными охранными устройствами, радиоканальными тревожными кнопками, радиоканальными пожарными устройствами, радиоканальными брелками и радиоканальными кодонаборными панелями, входящими в состав адресной охранно-пожарной радиоканальной системы «ВС-ВЕКТОР-АР».

Особенности
- Возможность настройки устройства без компьютера, с помощью перемычек.
- Устройство имеет две зоны: охранная и пожарная. За каждой зоной могут быть закреплены одно или более соответствующих радиоканальных устройств.
- Устройство работает с 12 радиоканальными устройствами.
- Общее количество радиоканальных брелков управления и кодов кодонаборных панелей прописанных в устройство может быть до 64.
- Подключение к ШС ППКУОП серии «Гранит-3,-5,-8,-12» и «Гранит-16,-20,-24» (возможность подключения к приборам стороннего производителя).
- Автоматический контроль внешних линий.
- Взаимодействие устройства с радиоканальными устройствами обеспечивается с помощью обмена данными по радиоканалу на частоте 433 МГц.
- В устройстве реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
- Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
- Дальность передачи данных по радиоканалу между устройством и радиоканальными устройствами — до 200 метров на открытой местности.
- Управление охранной зоной выполняется либо командой с ППКОП, либо радиоканальными брелками и/или кодами кодонаборных панелей

Технические характеристики:
- Количество зон одна охранная, одна пожарная
- Общее количество закреплённых радиоканальных устройств, шт. 12
- Количество прописанных радиоканальных брелков / кодов радиоканальных кодонаборных панелей, не более, шт. 64
- Максимальная дальность связи радиоустройств с устройством «Шлейф-Р» на открытой местности, до, м 200
- Количество реле устройства 1
- Параметры реле: Коммутируемое напряжение переменного тока, не более, В/ Коммутируемое напряжение постоянного тока, не более, В 125 / 24
- Коммутируемый ток реле, не более, А/ Подключаемая нагрузка к реле, не более, Вт 1 / 30
- Номинальное напряжение питания постоянного тока, В (диапазон напряжения, В) +12 (от +10,5 до +15)
- Ток потребления в «Дежурном» режиме, не более, Реле в состоянии «выключено», мА/ Реле в состоянии «включено» , мА 20 / 60
- Степень защиты оболочкой по ГОСТ 14254 IP40
- Диапазон рабочих температур, °C от –30 до +55
- Масса, не более, кг 0,06
- Габариты, не более, мм 90 х 60 х 34
- Срок службы, лет 10
