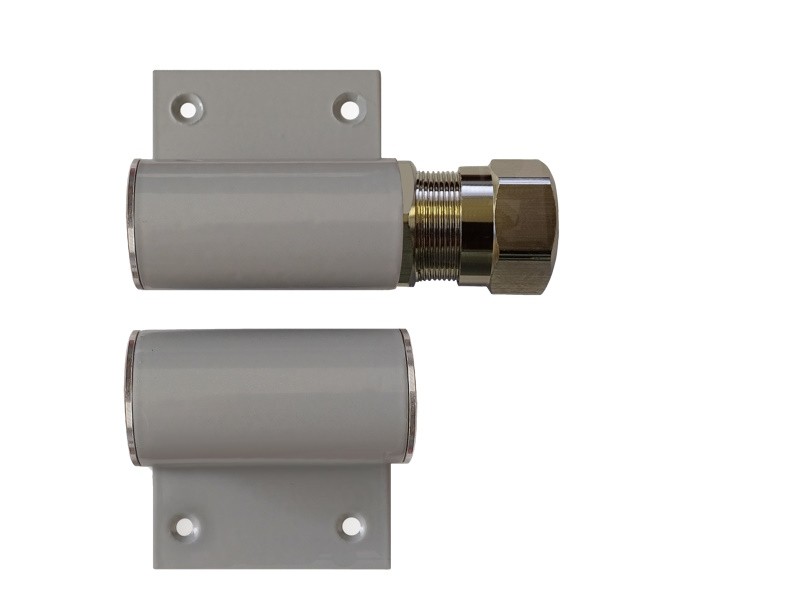

Магнито-Контакт ИО 102-100К исп.100 (штуцер В - для присоединения бронированного кабеля диаметром 6-12 мм)

ИО 102-100К исп.100 (штуцер В - для присоединения бронированного кабеля диаметром 6-12 мм) Извещатель охранный точечный магнитоконтактный

Извещатели охранные точечные магнитоконтактные ИО 102-100 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатели конструктивно состоят из двух блоков - датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента на основе магнита (магнита). Датчики и магниты помещены в металлические корпуса цилиндрической формы из алюминиевого сплава. По требованию заказчика возможно изготовление извещателей с защитным покрытием (окраской) выбранного цвета.

Конструкция извещателя обеспечивает степень защиты оболочки IP67 по ГОСТ 14254-2015.

Извещатель может быть оснащен постоянно присоединенным кабелем в металлорукаве (штатно) или кабельным вводом (ИО 102-100К).

Тип геркона: NO – нормально открытый без воздействия магнита (штатно), NO/NC – переключающий (по спецзаказу также доступны NC, NO+NO, NO+NC, NC+NC, NO/NC+NO/NC).

Блок геркона может изготавливаться с контактами NAMUR, обеспечивающими логическое распознавание типичных неисправностей линии: обрыва и короткого замыкания (КЗ) в соответствии со стандартом IEC60947-5-6 (рис.4) (Допускаются любые номиналы резисторов по значению и мощности в соответствии с требованиями заказчика).

Блок геркона имеет штатный вывод с правой стороны, по запросу Заказчика возможно изготовление блока с выводом с левой стороны (уточнение при заказе — «Вывод с левой стороны»).

Схема обозначения вариантов исполнения датчиков при заказе:
ИО 102-100 Х1 Х2/Х3 Магнито-Контакт ПАШК.425119.008ТУ
- Х1 - исполнение (расстояние между блоками при выдаче сигнала «Тревога» в мм)
- Х2 - тип геркона (нет обозначения - нормально открытый (NO), П - переключающий (NO/NC))
- Х3 - длина постоянно присоединенного кабеля в металлорукаве (по умолчанию - 1 м) или тип штуцера в сменном кабельном вводе:
К – под кабельный ввод Ø6-12 для открытой прокладки,
В – под бронированный кабель Ø6-12,
T - для прокладки кабеля в трубе с присоединительной резьбой G -1/2, G-3/4,
КМ – прокладка кабеля в металлорукаве (КМ6, КМ8, КМ10, КМ12, КМ15, КМ16)

Примеры заказа:
ИО 102-100 Магнито-Контакт ПАШК.425119.008ТУ
Штатная комплектация. Выдача сигнала «Тревога» при расстоянии между блоками более 100 мм, контакт NO, постоянно присоединенный кабель длиной 1 м.

ИО 102-100 исп.10 2/5 Магнито-Контакт ПАШК.425119.008ТУ
Выдача сигнала «Тревога» при расстоянии между блоками более 10 мм, контакт NO, постоянно присоединенный кабель длиной 5 м.

ИО 102-100К исп.50 2/МКВМ20К Магнито-Контакт ПАШК.425119.008ТУ
Выдача сигнала «Тревога» при расстоянии между блоками более 50 мм, контакт NO, кабельный ввод из нержавеющей стали под открытую прокладку кабеля диаметром 6-12 мм.

Технические характеристики:
- Степень защиты оболочки по ГОСТ 14254-2015 IP67
- Конструктивное исполнение 2-х блочный
- Максимально допустимый допуск соосности крепления дат-чика и магнита, мм 10
- Минимальное значение силы постоянного или переменного тока, А 0.001
- Максимальное значение силы постоянного или переменного тока, А 0.5
- Минимальное значение коммутируемого напряжения, В 0,02
- Максимальное значение коммутируемого напряжения, В 72
- Максимальное значение коммутируемой мощности, Вт 10
- Выходное электрическое сопротивление замкнутых контактов извещателя, не более, Ом 0.5
- Диапазон рабочих температур, °C (при относительной влажности до 98% при температуре 35°C без конденсации влаги) от -60 до +50
- Извещатель рассчитан на непрерывную круглосуточную работу
- Срок службы извещателя, не менее, лет 8
- Масса извещателя, не более, г 500
