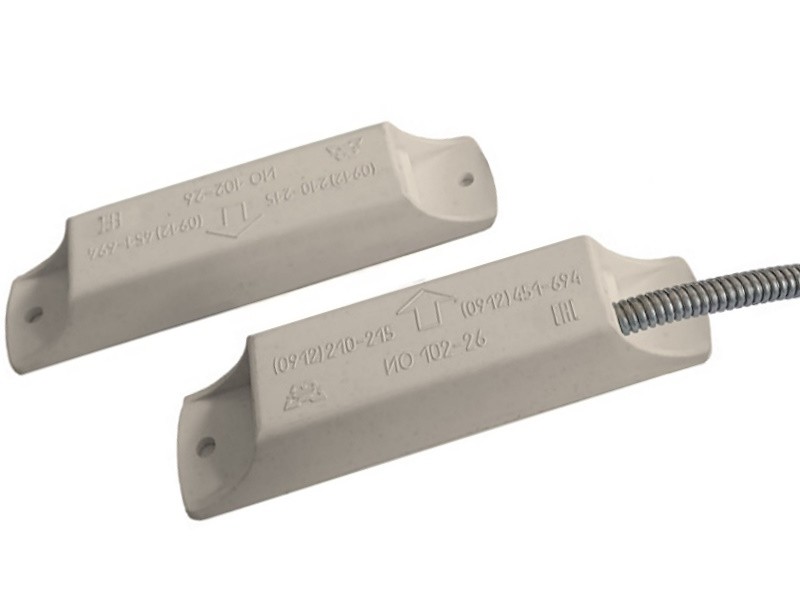

Магнито-Контакт ИО 102-26/В исп.10 "Аякс" ОЕхiaIICT6 Ga Х (белый) оцинкованный металлорукав

ИО 102-26/В исп.10 "Аякс" ОЕхiaIICT6 Ga Х (белый) оцинкованный металлорукав Извещатель охранный точечный магнитоконтактный взрывозащищенный

Извещатели охранные точечные магнитоконтактные взрывозащищенные ИО 102-26/В "Аякс" предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов при выполнении различных технологических процессов в машиностроительной, нефтехимической, газовой промышленности. Извещатели применяются на поднадзорных производствах и объектах согласно маркировке взрывозащиты в соответствии с паспортом на извещатель, а также требованиями главы 7.3 ПУЭ.

Извещатели имеют уровень защиты «особовзрывобезопасный» и имеютмаркировку взрывозащиты «0ExiaIICT6» по ГОСТ Р51330.0-99.
Для подключения извещателей в шлейф сигнализации производитель рекомендует использовать устройство соединительное УС-4-Ех с маркировкой взрывозащиты 0ExiaIICT6 или УСБ-Ех "Север" с маркировкой взрывозащиты 0ExiaIICT6.

Область применения извещателей – как взрывобезопасные, так и взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB и IIC и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6 по ГОСТ 12.1.011-78, а также зоны классов В-II, B-IIа, с образованием взрывоопасных смесей пыли и волокон с воздухом по ПУЭ.

Извещатели рассчитаны для эксплуатации при температурах окружающего воздуха от минус 40 до плюс 50°С и при относительной влажности воздуха до 93% при температуре плюс 40°С.
Степень защиты оболочки извещателя – IP66 по ГОСТ 14254.

Технические характерситики:
- Тип изделия исполнение 10
- Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии 30 мм и менее
- Расстояние между датчиком и магнитом в разомкнутм (не переключенном) состоянии 70 мм и более
- Сопротивление замкнутых контактов, Ом, не более 0,5;
- Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98% (с конденсацией влаги) при 35 °С 1 МОм.

Условия работы извещателя:
Нормальные
- напряжение, В 72
- ток, А 0,5
- мощность, Вт 10
В составе искробезопасных цепей (0ExiаIICT6)
- напряжение Ui, В 25
- ток Ii, А 0,2
- мощность Pi, Вт 1,2
- внутренняя индуктивность Li, мкГн 10
- внутренняя емкость Ci, пФ 50
- Масса, г, не более: датчика 100, магнита 150

Тип применяемого геркона нормально разомкнутый без магнита
Длина выводов, мм Тип провода 750*×металлорукав×КСПВГ 2x0,2, Ø 3.8 мм, внешний Ø 6мм
