Квазар ИП 212-39/2-Р1 АГАТ

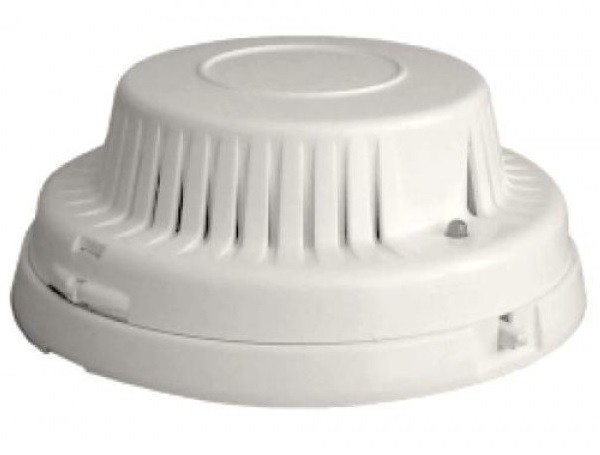

ИП 212-39/2-Р1 АГАТ Извещатель пожарный дымовой оптико-электронный

Извещатели пожарные дымовое оптико-электронные ИП 212-39/1 "АГАТ" и ИП 212-39/2 "АГАТ" предназначены для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений. Извещатели отличаются применяемой розеткой (базой) для подвода шлейфа сигнализации.

Извещатель ИП 212-39/1 "АГАТ" имеет базу со стандартным клеммным блоком. Сопряжение базы с корпусом выполнено с помощью скрытых защёлок. Для демонтажа прибора с места установки используется специальное приспособление (металлическая скоба), входящее в комплект поставки. Таким образом, извещатель ИП 212-39/1 "АГАТ" имеет встроенную защиту от несанкционированного изъятия с места установки. Извещатель рекомендуется устанавливать в помещениях общественных зданий с невысокими потолками, в подъездах жилых домов, а также в образовательных учреждениях.

Извещатель ИП 212-39/2 "АГАТ" имеет базу, в которой сопряжение с корпусом выполнено с помощью четырёх боковых байонетных замков и четырёх контактных пружин (см. фото внизу). Извещатель ИП 212-39/2 "АГАТ" снимается с места установки вращательным движением без дополнительного приспособления. Такая конструкция удобна при проведении монтажа и технического обслуживания.

Извещатели применяются в составе автоматизированных систем обнаружения загораний совместно с приёмно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания равное 7-30 В.

Электрическая схема извещателей выполнена на базе специализированного микроконтроллера, разработанного при участии специалистов СКБП "Квазар". В микроконтроллер интегрирован операционный усилитель с полевым входом, который точно, без отклонений, обеспечивает значение чувствительности извещателя, равное (0,08-0,12) дБ/м. Таким образом, исключена вероятность ложного срабатывания извещателя, связанного с высокой чувствительностью в оптической системе, а также вероятность падения чувствительности извещателя в процессе эксплуатации. Применение микроконтроллера позволило снизить ток потребления извещателей в дежурном режиме до 35 мкА. Контроль работоспособности электрической схемы осуществляется путём нажатия на специальную кнопку черного цвета, которая хорошо видна на белой поверхности корпуса извещателя. В режиме "Контроль" происходит искусственное увеличение коэффициента усиления фотоусилителя до значения, при котором амплитуда отражённого сигнала превысит порог срабатывания. Данный способ обеспечивает полную проверку работоспособности электрической схемы извещателей, включая элементы оптической системы. Электрическая схема извещателей имеет защиту от электромагнитных помех, создаваемых электронно-пусковыми устройствами энергосберегающих люминесцентных ламп и другими подобными приборами.

В оптической системе извещателей применена малогабаритная дымовая камера с горизонтальным заходом дыма. Конструктивно дымовая камера состоит из основания и корпуса и включает в себя фотоприемник и инфракрасный излучатель. Корпус дымовой камеры является съемным (см. фото внизу).

Корпус извещателей состоит из крышки и основания. Крышка крепится к основанию с помощью шарнира и защёлок. Она легко открывается, а при необходимости может быть снята с основания (см. фото внизу). Такая конструкция удобна при проведении технического обслуживания извещателей, например, при очистке дымовой камеры от пыли или при удалении загрязнений с поверхности крышки.

Корпус извещателей ИП 212-39/1 "АГАТ" и ИП 212-39/2 "АГАТ" выполнен из белого глянцевого пластика-АБС с добавлением антистатических компонентов. Степень защиты корпуса – IР40 по ГОСТ 14254. Извещатели имеют улучшенный дизайн, небольшие габаритные размеры, малый вес.

Каждый извещатель поставляется в индивидуальной полиэтиленовой таре.

Технические характеристики:
- чувствительность – от 0,08 до 0,12 дБ/м;
- напряжение питания – 7-30 В;
- ток потребления в дежурном режиме – не более 35 мкА;
- габаритные размеры – (диаметр х высота) 90 х 43 мм;
- масса – не более 90 г;
- диапазон рабочих температур – от -30 до +55 оС.

Варианты исполнения извещателей:

ИП 212-39/1 "АГАТ", ИП 212-39/2 "АГАТ" – двухпроводная схема подключения к пожарной сигнализации.
ИП 212-39/1 "АГАТ" Р1, ИП 212-39/2 "АГАТ" Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
ИП 212-39/1 "АГАТ" Р2, ИП 212-39/2 "АГАТ" Р2 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.

Для контроля наличия напряжения в четырёхпроводных шлейфах совместно с извещателями ИП 212-39/1 (Р1, Р2) и ИП 212-39/2 (Р1, Р2) возможно использовать устройство шлейфовое контрольное УШК-04.

Извещатели имеют улучшенные эксплуатационные характеристики. При их создании учитывались все современные требования, предъявляемые к подобным изделиям противопожарного назначения.
