ИВС-Сигналспецавтоматика ИПДЛ-52 (ИП 212-52) (8-100м)

ИПДЛ-52 (ИП 212-52) (8-100м) Извещатель пожарный дымовой линейный двухпозиционный, с питанием по ШС и от отдельного источника питания

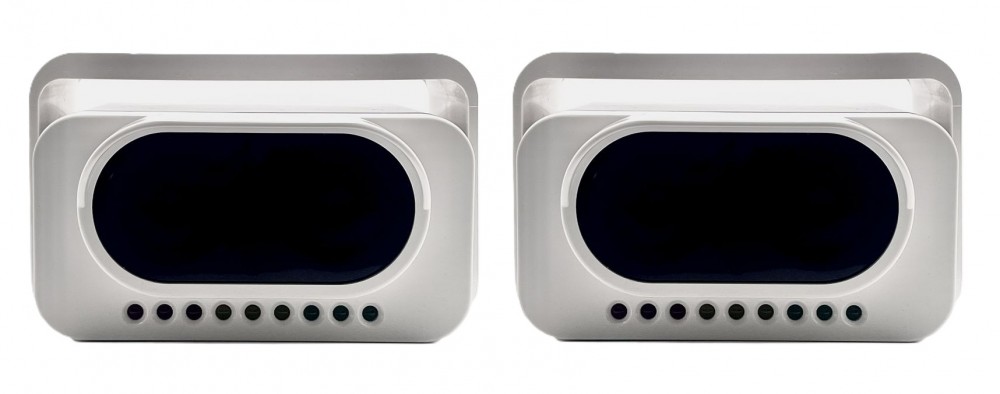

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. Вдоль внутренней поверхности корпуса установлен электрический экран, охватывающий как плату с радиоэлементами, так и оптическую систему. Оптическая система ИП212-52 имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

В извещателях ИП212-52 максимально облегчен процесс юстировки, для чего:
- Применена схема автоматического выбора оптимального коэффициента усиления приемника. Коэффициент усиления меняется ступенчато в 1,22 раза в диапазоне от 1 до 500 раз (31 значение).
- Применен метод визуального контроля (девять оптических индикаторов) за характером изменения принимаемого сигнала (уменьшение или увеличение) и его сравнение с максимально-достигнутым значением за весь период юстировки (отображение режимов «далеко», «близко» и «очень близко»).
- Визуальная информация о результатах юстировки дублируется передатчиком (при наличии линии связи).
- Питание по ШС и от отдельного источника питания

Достигнутые в процессе юстировки параметры (коэффициент усиления, величина входного сигнала, состояния «DIP-переключателя» тактики работы) при выходе из этого режима автоматически фиксируются в энергонезависимой памяти и в последующем используются для начальных установок при включении питания, после сброса и других нарушениях работы. Достигнутое значение компенсации чувствительности также периодически перезаписывается в энергонезависимую память.

Характеристики
- Порог срабатывания извещателя соответствует одному из трех возможных для установки значений 1,25 дБ (25%), 2 дБ (37%) и 3 дБ (50%)
- Расстояние между приемником и передатчиком от 8 до 100 м
- Максимальная ширина защищаемого одним извещателем пространства не более 9 м
- Площадь помещения, защищаемая одним извещателем не более 900 м2
- Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
- Ток, потребляемый извещателем в режиме «Норма» (при питании передатчика от приемника по линии связи) не более 2,5 мА
- Ток, потребляемый приемником в режиме «Норма» (при питании передатчика от отдельного источника) не более 2,5 мА
- Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
- Ток, потребляемый приемником в режимах:
• формирования выходного сигнала «Внимание» не более 11 мА
• формирования выходного сигнала «Пожар» не более 35 мА
• формирования выходного сигнала «Неисправность» не более 11 мА
- Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
- Ток утечки при питании напряжением обратной полярности не более 2 мкА
- Длительность перерывов или переполюсовок напряжения питания, не влияющая на нормальную работоспособность не более 100 мс
- Минимально-допустимая скважность перерывов питания 4
- Длительность отключения питания для сброса не менее 2 с
- Инерционность срабатывания извещателя:
• типовая 5 с
• максимальная 10 с
- Инерционность фиксации извещения «Неисправность» в режимах:
• «Неисправность - память», «Неисправность - допуска» от 3 до 5 с
• «Неисправность - луч» 2±0,5 с
• «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
• «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
- Величина сопротивления замкнутых контактов оптореле:
• типовая 15 Ом
• максимальная 25 Ом
- Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
- Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
- Ток, коммутируемый опторелейными выходами не более 100 мА
- Напряжение, коммутируемое опторелейными выходами не более 100 В
- Предельное значение компенсации чувствительности 3 дБ (50%)
- Скорость компенсации:
• в режиме быстрой компенсации 0,12 %/мин
• в режиме медленной компенсации 0,03 %/мин
- Величина сопротивления проводов линии связи не более 220 Ом
- Величина емкости проводов линии связи не более 15000 пФ
- Габаритные размеры приемника и передатчика в отдельности:
• без юстировочного устройства не более 140x135x70 мм
• с юстировочным устройством не более 185x150x140 мм
- Масса приемника и передатчика в отдельности:
• без юстировочного устройства не более 0,4 кг
• с юстировочным устройством не более 0,6 кг
- Габаритные размеры устройств выносных УВ-ПРМ и УВ-ПРД не более 55x55x21 мм
- Масса УВ-ПРМ и УВ-ПРД в отдельности не более 0,04 кг
- Диапазон рабочих температур от - 30 до + 55 оС
- Максимально-допустимая относительная влажность 98%
- Максимально допустимая частота вибрации 55 Гц
- Максимально-допустимая освещенность в месте установки 12000 лк
- Степень жесткости по устойчивости к воздействию ЭМП четвертая
- Степень защиты оболочки по ГОСТ 14254 IP 40

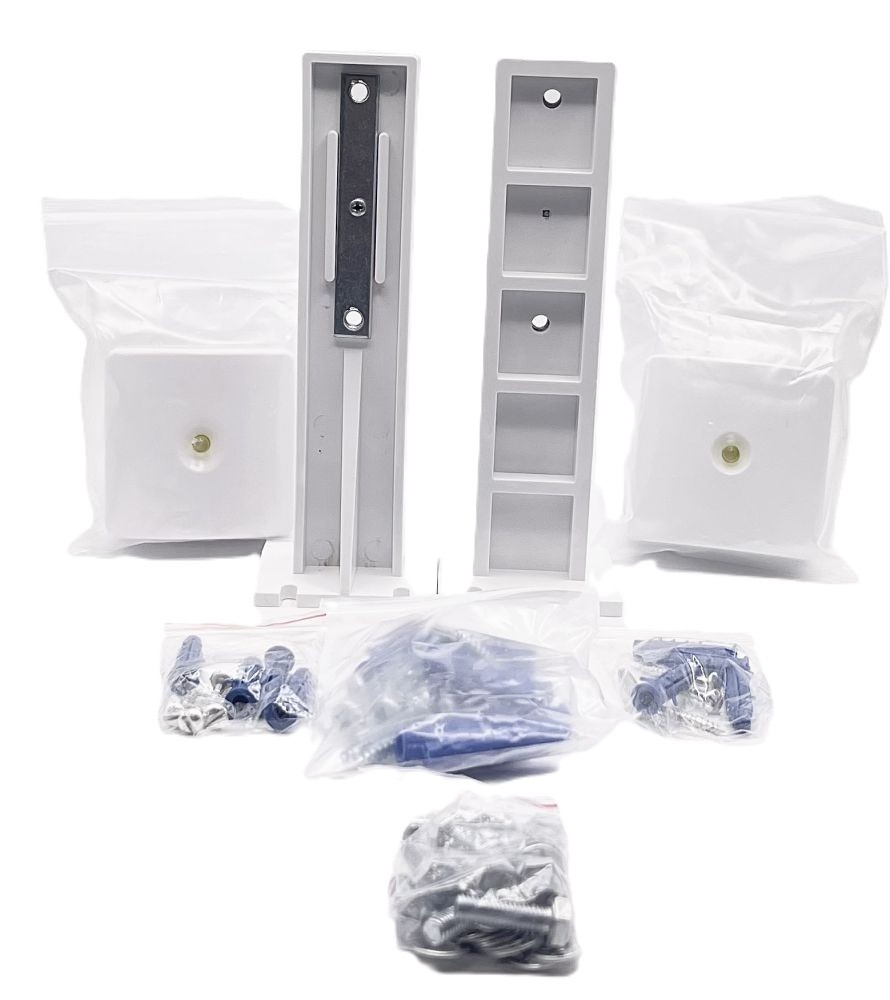

Комплекстация:
- Приемник 1шт
- Передатчик 1шт
- УВ-ПРД 1шт
- УВ-ПРМ 1шт
- Кронштейн настенный 2шт
- Держатель 2шт
- Болт 5Х16 ГОСТ 7805-70 8шт
- Болт 5Х30 ГОСТ 7805-70 4шт
- Шайба 5.10.016 ГОСТ 10450-78 12шт
- Аттенюатор контрольный (№1 и №2) 2шт
- Шуруп 4Х30 DIN 7996 8шт
- Дюбель 6Х30 8шт
- Руководство по эксплуатации 1
