ИВС-Сигналспецавтоматика ИПДЛ-52С (ИП 212-52С) (8-140м)

ИПДЛ-52С (ИП 212-52С) (8-140м) Извещатель дымовой оптический линейный двухпозиционный,с питанием по ШС и от отдельного источника питания

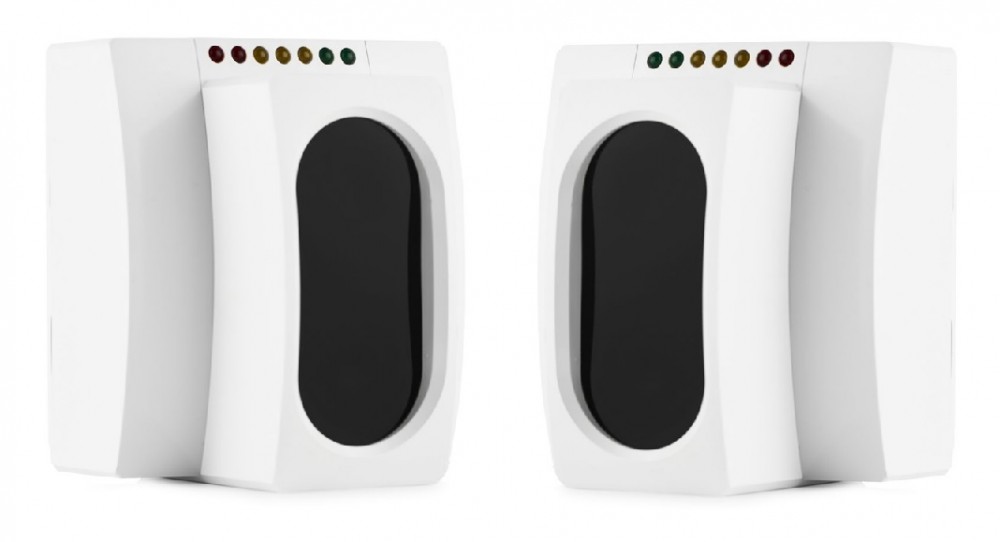

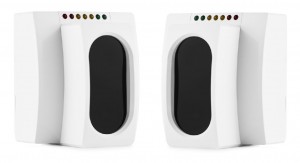

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой.

На основании корпуса установлен электрический экран (хром-никелевая пластина), обеспечивающий необходимую защиту от электромагнитных помех. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию.

Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

Линейный пожарный извещатель имеет собирающую (фокусирующую) линзу слегка утопленную в корпусе, что обеспечивает защиту ее наружной поверхности от оседающей пыли. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света. Для юстировки приемника и передатчика в их конструкции имеются пружинно-винтовые юстировочные механизмы, обеспечивающие очень плавные и точные угловые перемещения корпуса (фронтальная регулировка плоскости извещателя ± 5 градусов).

Характеристики
- Порог срабатывания извещателя соответствует одному из четырех возможных для установки значений 1,25 дБ (25%), 2 дБ (37%), 3 дБ (50%) и 4,2 дБ (62%)
- Расстояние между приемником и передатчиком от 8 до 140 м
- Максимальная ширина защищаемого одним извещателем пространства не более 9 м
- Питание по ШС и от отдельного источника питания
- Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
- Ток, потребляемый извещателем в режиме «Норма» (при питании передатчика от приемника по линии связи) не более 2,5 мА
- Ток, потребляемый приемником в режиме «Норма» (при питании передатчика от отдельного источника) не более 2,5 мА
- Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
- Ток, потребляемый приемником в режимах:
• формирования выходного сигнала «Внимание» не более 11 мА
• формирования выходного сигнала «Пожар» не более 35 мА
- формирования выходного сигнала «Неисправность» не более 11 мА
- Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
- Ток утечки при питании напряжением обратной полярности не более 2 мкА
- Длительность перерывов или переполюсовок напряжения питания, не влияющая на нормальную работоспособность не более 100 мс
- Минимально-допустимая скважность перерывов питания 4
- Длительность отключения питания для сброса не менее 2 с
- Инерционность срабатывания извещателя:
• типовая 5 с
• максимальная 10 с
- Инерционность фиксации извещения «Неисправность» в режимах:
• «Неисправность - память», «Неисправность - допуска» от 3 до 5 с
• «Неисправность - луч» 2±0,5 с
• «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
• «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
- Величина сопротивления замкнутых контактов оптореле:
• типовая 15 Ом
• максимальная 25 Ом
- Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
- Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
- Ток, коммутируемый опторелейными выходами не более 100 мА
- Напряжение, коммутируемое опторелейными выходами не более 100 В
- Предельное значение компенсации чувствительности 3 дБ (50%)
- Скорость компенсации:
• в режиме быстрой компенсации 0,12 %/мин
• в режиме медленной компенсации 0,03 %/мин
- Величина сопротивления проводов линии связи не более 220 Ом
- Величина емкости проводов линии связи не более 15 000 пФ

- Габаритные размеры приемника и передатчика в отдельности не более 135x120x100 мм
- Масса приемника и передатчика в отдельности не более 0,4 кг
- Габаритные размеры устройств выносных УВ-ПРМ и УВ-ПРД не более 55x55x21 мм
- Масса УВ-ПРМ и УВ-ПРД в отдельности не более 0,04 кг
- Диапазон рабочих температур от - 30 до + 55 оС
- Максимально-допустимая относительная влажность 98%
- Максимально допустимая частота вибрации 55 Гц
- Максимально-допустимая освещенность в месте установки 12000 лк
- Степень жесткости по устойчивости к воздействию ЭМП четвертая
- Степень защиты оболочки по ГОСТ 14254 IP 40

Комплектация:
- Приемник 1шт
- Передатчик 1шт
- Устройство выносное приемника УВ-ПРМ 1шт
- Устройство выносное передатчика УВ-ПРД 1шт
- Аттенюатор оптический №1 1шт
- Аттенюатор оптический №3 1шт
- Шуруп 4Х30 DIN 7996 8шт
- Дюбель 6Х30 8шт
- Руководство по эксплуатации 1шт
- Упаковка 1шт
