ИВС-Сигналспецавтоматика ИПДЛ-52СМ (ИП 212-52СМ) (8-80м)

ИПДЛ-52СМ (ИП 212-52СМ) (8-80м) Извещатель дымовой оптический линейный однопозиционный,с питанием по ШС и от отдельного источника питания

ИП212-52СМ – однопозиционный линейный извещатель пожарный (с питанием по ШС и от отдельного источника питания), состоящит из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМ имеются выносные устройства УВ-ПРД-ПРМ,

Извещатель пожарный типа ИП212-52СМ имеет приемник и передатчик размещеный в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Характеристики:
- Устанавливаемые пороги срабатывания для ИП212-52СМ 20%, 30%, 40%, 50%
- Диапазон контролируемых расстояний от 8 до 80 м
- Максимальная ширина защищаемого одним извещателем пространства не более 9 м
- Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
- Ток, потребляемый извещателем в режиме «Норма» не более 1,5 мА
- Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
- Ток, потребляемый приемником в режимах:
• формирования выходного сигнала «Внимание» не более 11 мА
• формирования выходного сигнала «Пожар» не более 35 мА
• формирования выходного сигнала «Неисправность» в режиме «реле» не более 11 мА
• формирования выходного сигнала «Неисправность» в режиме «ключ» не более 1,5 мА
- Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
- Ток утечки при питании напряжением обратной полярности не более 2 мкА
- Длительность отключения питания для сброса не менее 2 с
- Инерционность срабатывания извещателя:
• типовая 5 с
• максимальная 10 с
- Инерционность фиксации извещения «Неисправность» в режимах:
• «Неисправность - память», «Неисправность - допуска» от 3 до 5 с
• «Неисправность - луч» 2±0,5 с
• «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
• «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
- Величина сопротивления замкнутых контактов оптореле:
• типовая 15 Ом
• максимальная 25 Ом
- Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
- Величина сопротивления изоляции выходных опторелейных цепей
от цепей питания извещателя не менее 500 кОм
- Ток, коммутируемый опторелейными выходами не более 100 мА
- Напряжение, коммутируемое опторелейными выходами не более 100 В
- Предельное значение компенсации чувствительности 3 дБ (50%)
- Скорость компенсации:
• в режиме быстрой компенсации 0,12 %/мин
• в режиме медленной компенсации 0,03 %/мин

- Габаритные размеры приемо-передатчика не более 135x120x100 мм
- Масса приемо-передатчика не более 0,4 кг
- Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55x55x21 мм
- Масса УВ-ПРД-ПРМ в отдельности не более 0,04 кг
- Габаритные размеры рефлектора-отражателя не более 246х210х13 мм
- Масса рефлектора-отражателя не более 0,25 кг
- Диапазон рабочих температур от - 30 до + 55 оС
- Максимально-допустимая относительная влажность 98%
- Максимально допустимая частота вибрации 55 Гц
- Максимально-допустимая освещенность в месте установки 12000 лк
- Степень жесткости по устойчивости к воздействию ЭМП четвертая
- Степень защиты оболочки по ГОСТ 14254 IP 40

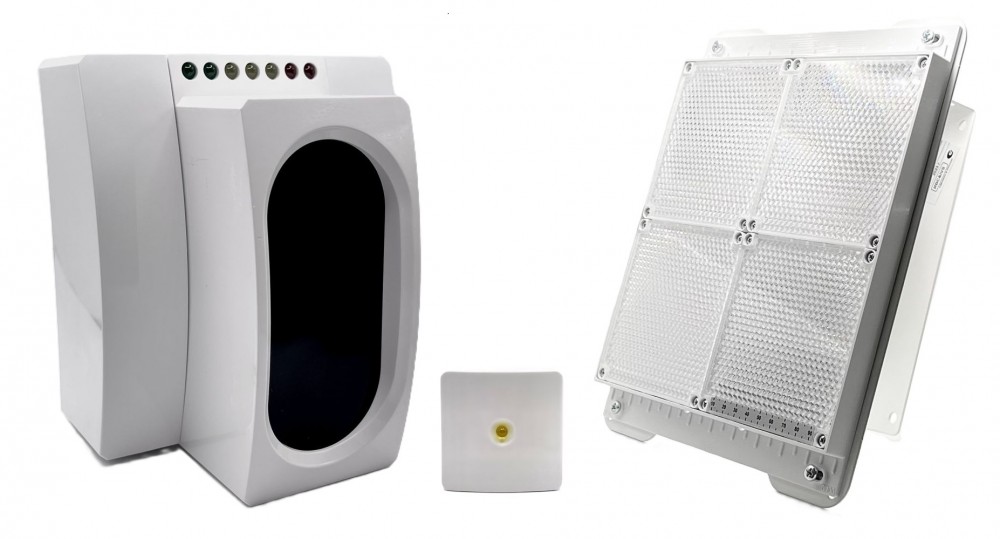

Извещатель пожарный линейный ИП 212-52СМ (ИПДЛ-52СМ) в составе:
- Приемо-передатчик 1шт
- Рефлектор-отражатель 1шт
- УВ-ПРД-ПРМ 1шт
- Шуруп 4Х30 DIN 7996 8шт
- Дюбель 6Х30 8шт
- Шуруп 3×20 4шт
- Дюбель S 5×25 4шт
- Руководство по эксплуатации 1шт
