Плазма-Т МТС-D ЦБ

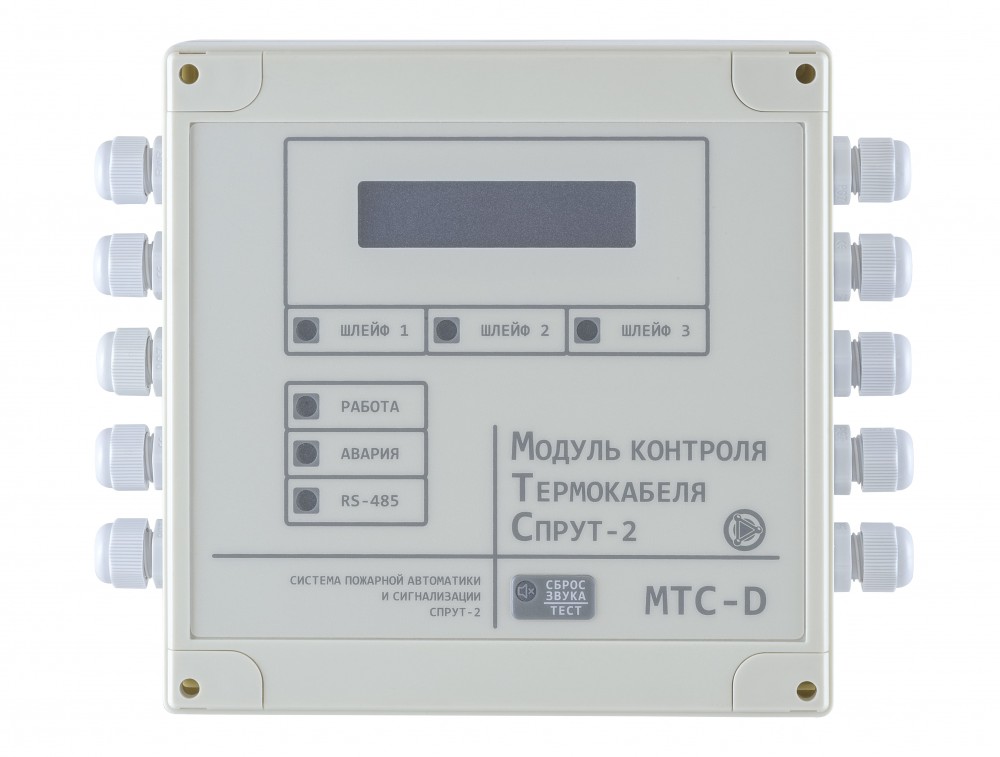

МТС-D ЦБ Модуль контроля термокабеля МТС-D центральный блок

Модуль МТС-D - это модуль обработки, в совокупности с чувствительными элементами (термокабелями) является извещателем пожарным тепловым линейным.

Модуль МТС-D предназначен для контроля состояния чувствительных элементов (термокабелей), индикации расстояния в метрах до места сработки термокабеля и выдачи сигналов об их состоянии в линию связи.

Модуль МТС-D поддерживает следующие типы термокабелей: - ГРИФ-термокабель (Эрвист) - рекомендуется, - ИП104 (GTSW) (Спецприбор), - PHSC (Protectowire), - LHD (Thermocable),

МТС-D обеспечивает более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами: - до 3 м для всех типов термокабеля, - до 1 м для ГРИФ-термокабеля.

Аналоговый модуль МТС-D состоит из:
- Центрального блока, который предназначен для индикации расстояния в метрах до места сработки термокабеля и выдачи сигналов об их состоянии в линию связи.
- Модулей преобразователя (до 3 шт.) Модули преобразователя подключаются к Центральному блоку по интерфейсу МТС.

Применение термокабелей для организации системы пожарной сигнализации является оптимальным и широко используемым решением при защите кабельных лотков, тоннелей, а также труднодоступных технологических пространств, где основным фактором возникновения пожара является повышение температуры или же применение дымовых извещателей нецелесообразно из-за тяжелых условий эксплуатации. А возможность быстро и с высокой степенью точности локализовать место возникновения очага возгорания делает применение модуля МТС-D незаменимым на особо важных, опасных и/или протяженных объектах, таких как промышленные производства, тоннели, линии метрополитена и прочее.

- Центральный блок модуля МТС-D поддерживает работу до трех Модулей преобразователя, что позволяет расширить количество опрашиваемых термокабелей простой установкой дополнительных Модулей преобразователя уже в процессе эксплуатации без лишних затрат.
- Модули преобразователя обеспечивают собственно подключение термокабелей и рассчитаны на установку в необслуживаемых помещениях: степень защиты оболочки IP65 и рабочий диапазон температур -40°С до +55°C.
- Модули подключаются к Центральному блоку по интерфейсу МТС с протяженностью линии до 4000 м (кабелем с сечением жилы 0,5мм2) без какого-либо программирования.
- Уникальная система компенсации температурного дрейфа сопротивления термокабеля позволяет обеспечить существенно более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами и при этом упрощает процесс настройки, поскольку производить измерение сопротивления подводящих проводов до термокабеля и программировать данные параметры не требуется.
- В случае отсутствия подводящих проводов, плату Модуля преобразователя можно установить внутри Центрального блока.
- Модуль МТС-D может работать как полностью автономно, так интегрироваться в состав СПАС «СПРУТ-2» по интерфейсу RS-485.
- Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.

Технические характеристики:
- Количество подключаемых модулей преобразователя до 3

Интерфейс RS-485
- Максимальное количество в сети 32
- Скорость обмена 9600 бит/сек

- Контроль вскрытия +
- Электропитание 1 =11÷28,5 В (≤2,5 Вт)
- Электропитание 2 =11÷28,5 В (≤2,5 Вт)
- Вход контроля UPS +
- Диапазон рабочих температур от -20°C до +55°C
- Масса не более 0,5 кг
- Габариты, мм (ШхВхГ) 160х160х60
