Квазар ИП 329-5М-02Р1 АМЕТИСТ

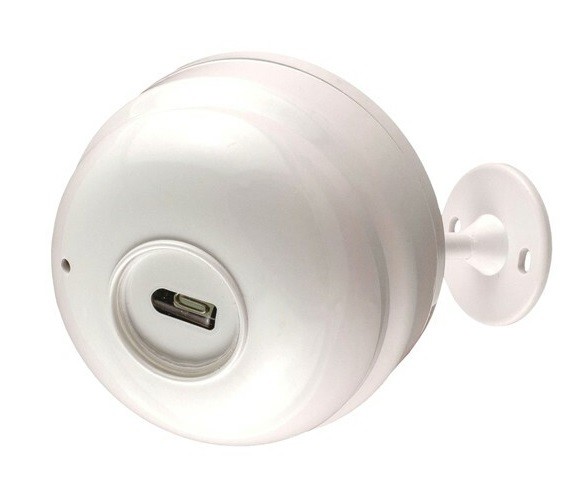

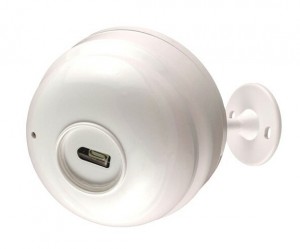

ИП 329-5М-02Р1 АМЕТИСТ Извещатель пожарный пламени ультрафиолетовый, четырёхпроводная система подключения, контакты нормально замкнуты

Извещатель пожарный пламени ИП 329-5М "АМЕТИСТ" ® предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 185 до 260 нм.

Извещатель устанавливается в помещениях различных зданий и сооружений. Возможна установка извещателя и на открытом пространстве под навесом, например, для защиты автозаправочных станций, газовых станций, нефтебаз и т. п.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В.

В электрической схеме извещателя в качестве чувствительного элемента используется современный индикатор ультрафиолетового излучения, который позволяет обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. Поэтому, в отличие от аналогичных извещателей пламени работающих на преобразовании инфракрасной (ИК) области спектра света, установку ИП 329-5М можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или в непосредственной близости от осветительных приборов. Также извещатель не реагирует на источники теплового излучения.

Извещатель имеет большую дальность обнаружения очага пламени – до 50 или до 80 метров (в зависимости от варианта исполнения). Причем на этом расстоянии прибор обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатель удобен при техническом обслуживании. Для проверки его работоспособности допускается использовать светотехнический аналог, в качестве которого можно применять парафиновую свечу диаметром 25 мм или портативную газовую зажигалку с высотой пламени 3-4 см. Прибор регистрирует пламя светотехнического аналога на расстоянии до 4 м, что позволяет провести проверку его исправности без использования лестниц-стремянок или иных приспособлений.

Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

Корпус изготовлен из белого глянцевого пластика-АБС импортного производства и имеет пыле-, брызгозащищённое исполнение. Степень защиты по ГОСТ 14254-96 – IP54. Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля и с помощью специального крепежно-юстировочного устройства, входящего в комплект поставки.

Варианты исполнения извещателя:
- ИП 329-5М-01 "АМЕТИСТ". Предназначен для применения в зданиях и сооружениях производственного и складского назначения, в которых возникновение пожара может сопровождаться взрывом или быстрым распространением пламени (горение легко воспламеняемых веществ, газ, масло, бензин, дизельное топливо и т. д.). Максимальная дальность обнаружения очага загорания – 80 м, угол обзора – 90о. На расстоянии до 30 м мгновенно фиксирует вспышку пламени. Свыше 30 м инерционность срабатывания увеличивается.
- ИП 329-5М-02 "АМЕТИСТ". Предназначен для применения в зданиях и сооружениях бытового и производственного назначения (горение древесины, бумаги, пластика и т. д.). Максимальная дальность обнаружения очага загорания – 50 м, угол обзора – 90о. Инерционность при регистрации пламени – не более 3 с.

В зависимости от способа подключения к шлейфу пожарной сигнализации извещатели маркируются следующим образом:
- ИП 329-5М-01 "АМЕТИСТ", ИП 329-5М-02 "АМЕТИСТ" – двухпроводная схема подключения;
- ИП 329-5М-01Р1 "АМЕТИСТ", ИП 329-5М-02Р1 "АМЕТИСТ" – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
- ИП 329-5М-01Р2 "АМЕТИСТ" , ИП 329-5М-02Р2 "АМЕТИСТ" – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.
ИП 329-5М-01 "АМЕТИСТ" КНП, ИП 329-5М-02 "АМЕТИСТ" КНП – модификация извещателя, предназначенная для обеспечения контроля напряжения питания четырехпроводного шлейфа. Имеет дополнительное встроенное реле. Устанавливается последним в четырехпроводный шлейф.

Для контроля наличия напряжения в четырёхпроводных шлейфах совместно с извещателями ИП 329-5М-01Р1, ИП 329-5М-02Р1, ИП 329-5М-01Р2 и ИП 329-5М-02Р2 также возможно использовать устройство шлейфовое контрольное ИКШП, которое подключается к последней базе шлейфа

Каждый извещатель поставляется в индивидуальной полиэтиленовой таре.

Основные технические характеристики:
- дальность обнаружения очага пламени – до 80 м или до 50 м (в зависимости от варианта исполнения) 1;
- угол обзора – 90о 2;
- напряжение питания – 12-30 В;
- ток потребления в дежурном режиме – не более 250 мкА (при - напряжении 24 В), не более 200 мкА (при напряжении 12 В);
- габаритные размеры – (диаметр х высота) 90 х 58 мм;
- масса – не более 140 г;
- диапазон рабочих температур – от -50 до +55 оС 3.
