Эридан ИП 101-07а-RS-А-И1 А1-E (54-130 °С)

ИП 101-07а-RS-А-И1 А1-E (54-130 °С) Извещатель пожарный тепловой взрывозащищенный программируемый адресный Modbus RTU

Корпус из алюминиевого сплава/резьба М20/М25/М30*1,5(по умолчанию)/ 2 вводных устройства), исполнение И1 (в виде жесткой трубки)

Кабельные вводы преобретаются отдельно!

Извещатель адресный с поддержкой протокола Modbus RTU применяется в системах пожарной сигнализации или автоматизированных системах управления технологическими процессами. Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей во взрывоопасных зонах.
ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде "Сброс" от ППКП.

Отличительные особенности:
применим во взрывоопасных зонах (в т.ч. в резервуарах с нефтью и другими смесями, в помещениях и установках взрывоопасных производств)
обеспечивает измерение температуры контролируемой среды в диапазоне от минус 55 °С до плюс 130 °С (для исполнения И1) или до плюс 250 °С (для исполнения И2) с шагом 1-2 °С и точностью 3 % (в зависимости от диапазона температур)
подключение в адресные системы пожарной сигнализации (по протоколу Modbus RTU)

ИП101-07а-RS относится к извещателям с перестраиваемой температурой срабатывания – классу “Р”. Диапазон температурных классов настройки извещателя от А1(A1R) до E(ER) для исполнения И1, от А1(A1R) до H(HR) для исполнения И2. Класс H настройки извещателя дополнительно условно разделен на подклассы H1-H6. Функция перенастройки извещателя доступна изменением соответствующих регистров по протоколу Modbus RTU на месте монтажа под индивидуальные условия эксплуатации.

Конструкция:
- корпус из алюминиевого сплава АК 12 ПЧ или нержавеющей стали
- неокисляющиеся пружинные клеммы WAGO

Конструктивно извещатель ИП101-07a-RS выпускается в следующих исполнениях:

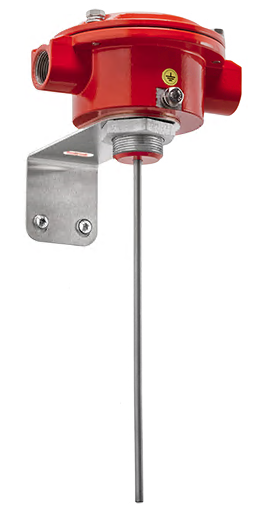

- И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);
- И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Размер крепежной резьбы корпуса на выбор:
- 20 - резьба М20х1,5;
- 25 - резьба М25х1,5;
- 30 - резьба М30х1,5 (по умолчанию)

Два или четыре кабельных ввода на выбор у корпуса из нержавеющей стали. Для монтажа приборов раздельными кабелями электропитания и интерфейсной (адресной) линии.

Преимущества:
- предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
- уникальная тепловая чувствительность
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
- световая индикация при срабатывании

Характеристики
маркировка взрывозащиты, корпус из алюминиевого сплава
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х
маркировка взрывозащиты выносного ч/э (корпус из алюминиевого сплава)
- 0Ex ia IIC T6...Т2 Ga Х
- Ex ia IIIС Т85°C…Т250°C Da Х
маркировка взрывозащиты, корпус из нержавеющей стали
- РВ Ex db [ia Ma] I Mb X
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х
маркировка взрывозащиты выносного ч/э, корпус из нержавеющей стали
- РО Ex ia I Ma X
- 0Ex ia IIC T6...Т2 Ga Х
- Ex ia IIIС Т85°C…Т250°C Da Х

- степень защиты оболочки IP66 / IP67
- температурный класс P перенастраиваемый
- диапазон температуры перенастройки И1, °С 54-130 (классы A1-Е)
- диапазон температуры перенастройки И2, °С 54-250 (классы A1-H)
- температура срабатывания по умолчанию (класс С) , °С 90
- напряжение питания, В 8-28
- максимальный потребляемый ток в дежурном режиме (без опроса), мА 5
- максимальный потребляемый ток в режиме срабатывания (без опроса), мА 10
- максимальный потребляемый ток во всех режимах при опросе, мА 20

Температура окружающего воздуха для соответствующих температурных классов, °С
- Т4 от - 60 до + 115
- Т5 от - 60 до + 100
- Т6 от - 60 до + 80

- габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм 128х104х81
- длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
- длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
- масса (алюминиевый сплав), не более, кг 1,1
- масса (нержавеющая сталь), не более, кг 3
- срок службы, не менее, лет 10
- гарантийный срок, лет 5
