Эридан ИП 101-07ем-А-И2 А1-E (64-130°С)

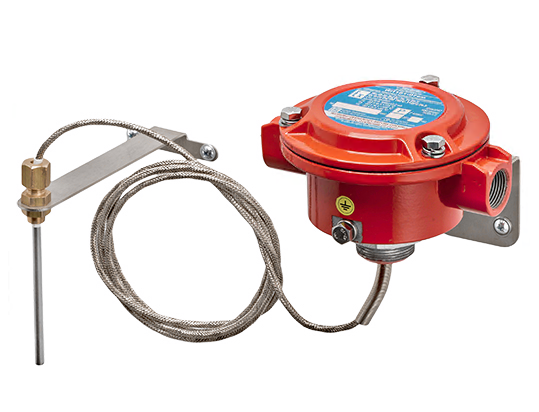

ИП 101-07ем-А-И2 А1-E (64-130°С) Извещатель пожарный тепловой взрывозащищенный программируемый

Корпус из алюминиевого сплава/резьба М20/М25/М30*1,5 (по умолчанию)/ 2 вводных устройства), исполнение И2 (кабельный термодатчик)

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:
- применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
- подключение как на размыкание цепи, так и на замыкание
подключение в адресные системы пожарной сигнализации

Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ и нержавеющей стали
- чувствительный элемент выполнен из нержавеющей стали
неокисляющиеся пружинные клеммы WAGO

Конструктивно извещатель ИП101-07ем выпускается в следующих исполнениях:
- И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);
- И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Размер крепежной резьбы корпуса на выбор:
- 20 - резьба М20х1,5;
- 25 - резьба М25х1,5;
- 30 - резьба М30х1,5 (по умолчанию)

Преимущества:
- предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
- уникальная тепловая чувствительность
- самопроверка работоспособности извещателя и шлейфа непосредственно во взрывоопасной зоне без демонтажа (с помощью магнитного ключа)
- световая индикация при срабатывании

Характеристики
маркировка взрывозащиты / корпус из алюминиевого сплава И1
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C...Т135°C Db Х
маркировка взрывозащиты/корпус из алюминиевого сплава И2 - 0Ex ia IIC T6...Т4 Ga Х
- Ex ia IIIС Т85°C...Т135°C Da Х
маркировка взрывозащиты / корпус из нержавеющей стали И1 - РВ Ex db [ia Ma] I Mb X
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C...Т135°C Db Х
маркировка взрывозащиты / корпус из нержавеющей стали И2 - РО Ex ia I Ma X
- 0Ex ia IIC T6...Т4 Ga Х
- Ex ia IIIС Т85°C...Т135°C Da Х

- степень защиты оболочки IP66 / IP67
- перенастройка температуры срабатывания с шагом, °С 3-5
температурный класс настройки извещателя А1, A2, A3, B, C, D, E
- температура срабатывания, °С 54-130
- напряжение питания, В 8-28
- максимальный потребляемый ток, мкА 200

Температура окружающего воздуха для соответствующих температурных классов, °С
- Т4 от - 60 до + 115
- Т5 от - 60 до + 100
- Т6 от - 60 до + 85

- габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм 128х104х81
длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
- длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
- масса (алюминиевый сплав), не более, кг 1,1
- масса (нержавеющая сталь), не более, кг 3
- срок службы, не менее, лет 10
- гарантийный срок, лет 5
