Эридан ИП 101-07вт-А H3 (189-205°С)

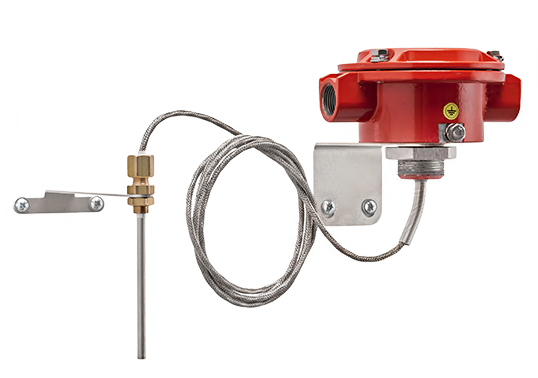

ИП 101-07вт-А H3 (189-205°С) Извещатель пожарный тепловой взрывозащищенный высокотемпературный

Корпус из алюминиевого сплава/резьба М20/М25/М30*1,5(по умолчанию)/ 2 вводных устройства)

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:
подключение как на размыкание цепи, так и на замыкание
подключение в адресные системы пожарной сигнализации
стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке)

Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ и нержавеющей стали
- неокисляющиеся пружинные клеммы WAGO
чувствительный элемент выполнен из нержавеющей стали
- корпус извещателя с электронными компонентами пространственно отделен от чувствительного элемента, что позволяет контролировать зону нагрева до 250°С

Размер крепежной резьбы корпуса на выбор:
- 20 - резьба М20х1,5;
- 25 - резьба М25х1,5;
- 30 - резьба М30х1,5 (по умолчанию)

Преимущества:
- уникальная тепловая чувствительность
- световая индикация при срабатывании
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
- раздельная маркировка взрывозащиты корпуса и чувствительного элемента

Характеристики
маркировка взрывозащиты, корпус из алюминиевого сплава
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х
маркировка взрывозащиты выносного ч/э, корпус из алюминиевого сплава
- РВ Ex db [ia Ma] I Mb X
- 1Ex db [ia Ga] IIC T6...Т4 Gb Х
- Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х
маркировка взрывозащиты, корпус из нержавеющей стали
- 0Ех ia IIC T2/T3/T4/T5/T6 Ga X
маркировка взрывозащиты выносного ч/э, корпус из нержавеющей стали
- РО Ex ia I Ma X
- 0Ex ia IIC T6...Т2 Ga Х
- Ex ia IIIС Т85°C…Т250°C Da Х

- степень защиты оболочки IP66 / IP67
- температурный класс настройки извещателя A1, A2, A3, B, C, D, E, F, G, Н
- температура срабатывания, °С 54-250
- напряжение питания, В 8-28
- максимальный потребляемый ток, мкА 200

Температура окружающего воздуха для соответствующих температурных классов, °С
для выносного элемента
- Т2 - от - 60 до + 250
- Т3 - от - 60 до + 200
- Т4 - от - 60 до + 135
- Т5 - от - 60 до + 100
для корпуса извещателя
- Т6 - от - 60 до + 85

- габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм 128х104х81
- длина выносного чувствительного элемента, м от 1,5 до 30
- масса (алюминиевый сплав), не более, кг 1,1
- масса (нержавеющая сталь), не более, кг 2,6
- срок службы, не менее, лет 10
- гарантийный срок, лет 5
