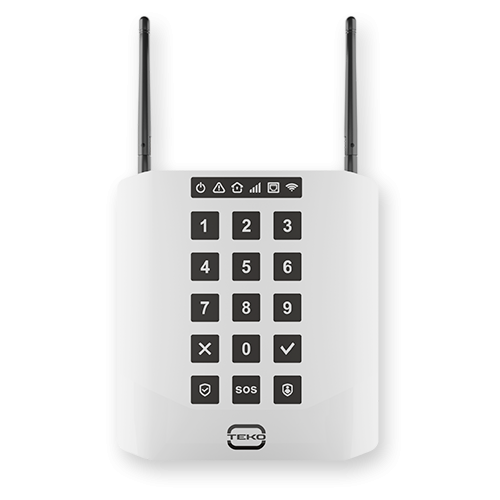

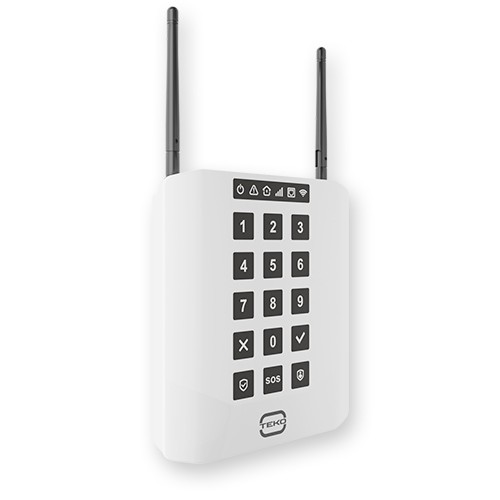

Теко Контроллер Security Hub УОО 3.0

Контроллер Security Hub УОО 3.0 Устройство оконечное объектовое

УОО предназначено для организации охранной, тревожной, аварийной и других видов сигнализации на объекте в составе ПАК Астра.

УОО предназначено для:
- приема информации от объектовых беспроводных датчиков по радиоканалу 433 МГц,
- контроля состояния проводных датчиков, подключенных к входам УОО,
- обмена данными между охраняемым объектом и сервером через коммерческие гражданские сети ТСР/IP (Интернет) - сотовой радиосвязи LTE-FDD, GSM/GPRS, проводной связи Ethernet, сети WI-FI в зашифрованном виде.

Особенности:
Обеспечивает регистрацию и обработку состояний 192 беспроводных устройств различных типов системы Астра-РИ-М:
- Астра-3221 – извещатель охранный точечный электроконтактный (тревожная кнопка),
- Астра-3321 – извещатель охранный точечный магнитоконтактный,
- Астра-361 исполнение РК – извещатель утечки воды,
- Астра-421 исполнение РК (сигнализатор) – сигнализатор дымовой,
- Астра-5121 – извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
- Астра-5131 исполнение А – извещатель охранный объемный оптико-электронный,
- Астра-6131 – извещатель охранный поверхностный звуковой,
- Астра-621 исполнение РК – извещатель охранный объемный совмещенный (ИК+АК),
- РПДК Астра-РИ-М (брелок взятия/снятия с охраны) – извещатель охранный точечный электро-контактный мобильный,
- Астра-8121 - пульт управления радиоканальный;

3 канала коммуникации:
- GSM (две SIM-карты формата нано-сим),
- Wi-Fi (2,4 ГГц),
- LAN (разъем типа RJ45, Ethernet 10 BASE-T);

- основным каналом обмена является проводной, далее по приоритету следуют Wi-Fi, SIM1, SIM2;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения по инструкции пользователя (работает на ОС Android v4.2 и выше, iOS 9 и выше);
- контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание;
- контроллер имеет одно встроенное сигнальное реле и 2 выхода «открытый коллектор» с программируемыми режимами работы, позволяющих подключить нагрузку (сирену и сигнальную лампу, например, Астра-10 исп. М2);

Электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от бытовой сети 230 В 50 Гц,
- от дополнительного источника электропитания c номинальным напряжением 12 В через клеммы +Вх12В-,
- от резервного источника электропитания c номинальным напряжением 3,6 В;

- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
- для обеспечения резервирования электропитания внутри контроллера имеются контакты для подключения литий-ионной (Li-Ion) АКБ типоразмера 18650 с номинальным напряжением 3,6 В, емкостью 3200 мА/ч;
- GSM антенна и антенна 433 МГц в комплекте.

Технические характеристики:
Параметры радиоканала:
- рабочая частота 433,42 МГц (литера «1»)
- радиус действия радиоканала на прямой видимости, не менее* 100 м
Питание от внешнего источника:
- напряжение основного (клеммы 220 В) и дополнительного (клеммы +Вх12В-) питания от 10,5 до 13,6 В
- максимальный ток потребления 300 мА
- номинальный ток потребления, не более 150 мА
Питание от АКБ:
- напряжение питания от АКБ от 3,3 до 4,2 В
- время работы от АКБ от 4 до 8 ч
- порог передачи информации о разряде АКБ 2,7 В
- время заряда полностью разряженной батареи, не более 10 ч
время технической готовности, не более 120 с
Параметры реле (клеммы Реле):
- максимальное напряжение нагрузки 30 В
- максимальный ток нагрузки 0,1 А
Параметры выхода "открытый коллектор" (клеммы ОК1, ОК2):
- максимальное напряжение нагрузки 30 В
- максимальный ток нагрузки 0,3 А
Параметры входа ШС (клеммы +ШС1-, +ШС2-, +ШС3-, +ШС4-) охранного/технологического/тревожного типа:
- напряжение на клеммах ШС в дежурном режиме 5 В
- ток на клеммах ШС для питания датчиков 20 мА
- ток короткого замыкания по ШС, не более 5 мА
- время интегрирования ШС 500 мс
- сопротивление проводов ШС, не более 220 Ом
- сопротивление утечки между проводами или каждым проводом и «Землей», не менее 50 кОм
Сопротивление охранного/ технологического/ тревожного ШС:
- норма от 3 до 5 кОм
- нарушение от 0 до 3 или более 5 кОм
Условия эксплуатации:
- диапазон температур от - 10 до + 50 °С
- относительная влажность воздуха без конденсации влаги до 98 % при + 40 °С
- степень защиты оболочкой IP30
