Этра-спецавтоматика ПЛАЗМА-П-СЗ "Газ не входи"

ПЛАЗМА-П-СЗ "Газ не входи" Оповещатель пожарный комбинированный промышленное исполнение, корпус из стали (табло)

Оповещатель пожарный комбинированный "Плазма" предназначен для оповещения людей о пожаре посредством светового информационного табло и звукового сигнала.

Выпускается в следующих модификациях:

"Плазма" Ех - взрывозащищенное исполнение имеет вид взрывозащиты «искробезопасная цепь i »,
маркировка взрывозащиты 0Ex ia IIC T6 Ga Х/ РО Ex ia I Ma Х/ Ex ia IIIC T85°C Da X по ГОСТ 31610.0-2014.
Степень защиты оболочкой IР68 по ГОСТ 14254.

Для обеспечения искробезопасным питанием "Плазма" Ех выпускается барьер искрозащиты "Плазма" АБИЗ с маркировкой взрывозащиты [Ex ib Gb] IIC X/[Ex ib Mb] I X/[Ex ib Db] IIIC X

"Плазма"Ex(m) - взрывозащищенное исполнение имеет вид взрывозащиты «герметизация компаундом m», маркировкавзрывозащиты 1Ex mb IIC T6 Gb X/РВ Ex Mb I X/E[ ib IIIC T85°C Db X по ГОСТ 31610.0-2014. Питание 10-28В. Степень защиты оболочкой IP68 по ГОСТ 14254

"Плазма" П - общепромышленное исполнение оповещателя «Плазма» с питанием 10-28В постоянного тока; имеет степень защиты оболочкой IР68 по ГОСТ 14254.

"Плазма" П220 - общепромышленное исполнение оповещателя "Плазма" с питанием 165-253В 50Гц; степень защиты оболочкой IP68.

Все модификации выпускаются с размером табло 360х120 мм (читаемая дальность до 5 м) или 400х200 мм (читаемая дальность 7 м)

Табло с типоразмером 400х200 выпускается как под единое табло 400х200 (одноканальное), так и под два табло 400х100 + 400х100 (двухканальное). Двухканальное табло обеспечивает независимую подсветку двух табло, расположенных в световом поле оповещателя.

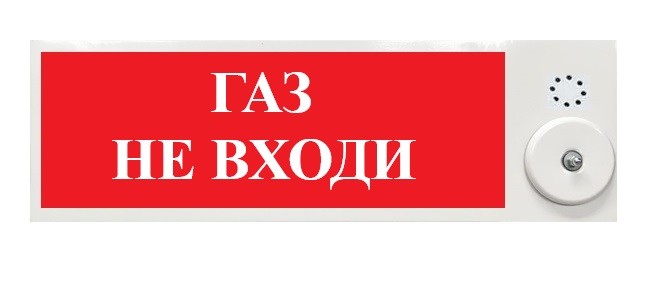

Оповещатель комбинированный «Плазма» представляет собой моноблок, содержащий световое табло, звуковой оповещатель, коммутационный отсек. В оповещателе используется герметичная оболочка, изготовленная из малоуглеродистой стали с полимерным покрытием.

На передней панели расположено световое табло, выход звукового оповещателя, коммутационный лючок. Справа размещается герметичный кабельный ввод, контакт для заземления.

В коммутационном отсеке находятся клеммники для подключения внешнего питания, микропереключатели выбора режима оповещателя.

Оповещатель комбинированный «Плазма» обеспечивает:
• функционирование светового табло, снабженного надписью и пиктограммой;
• функционирование звукового излучателя с установленной тональностью.

В оповещателе «Плазма» предусмотрено:
• выбор режима светового канала (постоянное свечение, мигающее);
• выбор яркости светового канала (повышенная, нормальная);
• выбор тона звукового канала.

В оповещателе взрывозащищённого исполнения «Плазма» Ех дополнительно предусмотрены:
• независимое питание светового и звукового каналов оповещения;
• внешний активный искрозащитный барьер «Плазма» АБИЗ, обеспечивающий защиту «искрозащитная цепь i» для каждого из каналов.

В оповещателе взрывозащищённого исполнения «Плазма» Ех(m) и в оповещателе общепромышленного исполнения с питанием 12В «Плазма» П дополнительно предусмотрено независимое питание светового и звукового каналов оповещения.

Активный барьер искрозащиты «Плазма» АБИЗ представляет собой единый неразборный блок, залитый компаундом и помещенный в пластмассовый корпус, обеспечивает однополярное питание связанного электрооборудования. При попадании высокого напряжения в искробезопасные цепи (идущие от ПКП или ИЭ к барьеру) барьер обеспечивает перегорание встроенного предохранителя и тем самым отключает защитную цепь от опасного напряжения. Защита от превышения тока в искрозащитной цепи обеспечивается утроением ячейки активной токовой защиты. Тип барьера «Плазма» АБИЗ должен иметь тип аналогичный типу оповещателя «Плазма» (С или СЗ).

Технические характеристики:
- Степень защиты оболочкой IP68
- Материал корпуса сталь
- Диапазон питающих напряжений, В 10 - 28
- Максимальный потребляемый ток режима тревожного извещения, по каналам, мА, не более Свет - 300 Звук - 40 35
- Уровень звукового давления, дБ/м, не менее 95
- Диапазон рабочих температур, °С - 55...+85
- Габаритные размеры (ДхВхТ), мм (без учета кабельных вводов и креплений), не более 465х150х35
- Масса (без учета кабельных вводов), кг, не более 4,0
