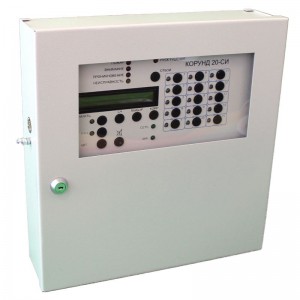

Корунд 20-СИ исп.02 (15 ШС) Взрывозащищенный приемно-контрольный прибор пожарной и охранной сигнализации для взрывоопасных объектов на 15 искробезопасных шлейфов

Взрывозащищенный охранно-пожарный приемно-контрольный прибор ППКОП 019-10/20-1 «Корунд 20-СИ» исп.02 (15 ШС) предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на промышленных и других объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики по адресу, соответствующему каждому шлейфу сигнализации и рассчитан на подключение 15 искробезопасных и независимых шлейфов сигнализации.

Прибор соответствует требованиям ГОСТ 31610.11-2012, гл. 7.3 ПУЭ и других нормативных документов, регламентирующих применение на объектах взрывозащищенного электрооборудования (электротехнических устройств) с видом взрывозащиты «Искробезопасная электрическая цепь “i”», что подтверждается Сертификатом соответствия прибора требованиям стандартов на применение электрооборудования во взрывоопасных зонах и маркировкой по взрывозащите прибора [Ex ia Ga] IIC / [Ex ia Da] IIIB.

Для защиты помещений с взрывоопасной средой в искробезопасные шлейфы прибора ППКОП 019-10/20-1 «Корунд 20-СИ» исп.02 (15 ШС) допускается включать только взрывозащищенные пожарные и охранные извещатели, соответствующие требованиям ГОСТ 31610.11-2012, гл. 7.3 ПУЭ и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах и имеющие маркировку взрывозащиты, а также Сертификат соответствия требованиям нормативных документов регламентирующих применение таких извещателей во взрывоопасных зонах.

Прибор обеспечивает электропитанием извещатели и осуществляет раздельный прием и отображение тревожных извещений от одного и от двух автоматических пожарных извещателей любого типа - токопотребляющих, с общим током потребления (в каждом шлейфе) не более 1,0 мА, типа «ИД-2» ИБ (до 10 шт.), «ИДТ-2» ИБ всех модификаций (до 12 шт.), «МАК-ДМ» ИБ исп. 01 ИБ (до 15 шт.) или пассивных электроконтактных, с любым типом контактной группы - на размыкание или замыкание в цепи шлейфа сигнализации (типа «МАК-1» ИБ исп.01, «МАК-1» ИБ исп.011 или ручные пожарные извещатели ИПР 513-2 «Агат» ИБ (ИПР-СИ-1 ИБ) с маркировкой взрывозащиты «0Ex ia IIB T6 Ga / Ex ia IIIB T85°С Da»), а также обеспечивает адресное включение систем пожаротушения, дымоудаления или иного технологического оборудования по адресу соответствующего шлейфа сигнализации с помощью индивидуального для каждого шлейфа реле «РТ» и передачу на ПЦН групповых извещений «ВНИМАНИЕ», «ПОЖАР», «НЕИСПРАВНОСТЬ», «ПРОНИКНОВЕНИЕ» с помощью дополнительных реле или включение этими реле внешних световых и звуковых оповещателей.

Состав функций
- раздельный прием и отображение тревожных извещений от одного пожарного извещателя (сигнал «ВНИМАНИЕ») и от двух пожарных извещателей (сигнал «ПОЖАР»)
- наличие групповых реле «ВН» и «ПО» с переключающимися при приеме извещений «ВНИМАНИЕ» и «ПОЖАР» контактами, которые могут использоваться для подключения внешнего звукового или светового оповещателей
- групповой трансляции на ПЦН
- индивидуальная световая индикация по каждому шлейфу
групповая световая индикация извещений: «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ», а также индикация режима «ПУСК ПОЖАРОТУШЕНИЯ»;
- внутренняя дублирующая звуковая сигнализация в режимах «ПОЖАР» или «ПРОНИКНОВЕНИЕ» и отличающаяся по звучанию в режиме «НЕИСПРАВНОСТЬ»;
- формирование команд пуска установок пожаротушения и дымоудаления замыканием контактов индивидуальных (адресных) реле по каждому шлейфу;
- возможность ручного включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа;
- автоматическое резервирование питания прибора аккумулятора ёмкостью 7 А×ч и номинальным напряжением 12 В, размещаемой в отсеке корпуса прибора, с автоматическим ее подзарядом до номинальной емкости;
- индивидуальное программирование режимов функционирования каждого шлейфа по алгоритму шлейфа с пожарными извещателями или по алгоритму шлейфа с охранными извещателями;
- циклический подсчет всех принятых извещений встроенным счетчиком событий;
- хранение в энергонезависимой памяти не менее 1024 событий с указанием вида события, адреса и времени их возникновения, с возможностью просмотра всех событий в обратной хронологической последовательности.

Технические характеристики
- Количество шлейфов 15
- Маркировка взрывозащиты [Ex ia Ga] IIC / [Ex ia Da] IIIB
- Напряжение питания от сети переменного тока частотой (50±1) Гц 187 … 242 В
- Напряжение питания от резервного источника постоянного тока 10,8 … 15 В
- Мощность, потребляемая от сети, не более 20 ВА
- Ток, потребляемый от аккумуляторной батареи в дежурном режиме, не более 490 мА
- Ток, потребляемый извещателями от шлейфа, не более 1,0 мА
- Сопротивление проводов шлейфа без выносного элемента, не более 220 Ом
- Габаритные размеры, не более 340 х 340 х 100 мм
- Размеры отсека под аккумуляторную батарею, не более 155 х 70 х 105 мм
- Масса, не более 9,0 кг
- Диапазон рабочих температур от минус 10 до +50 °С
- Степень защиты оболочки прибора по ГОСТ 14254 IP40
