СТ-Периметр Радиоудлинитель РУ-ШС2 СПМТ.425664.400

Радиоудлинитель РУ-ШС2 СПМТ.425664.400

Радиоудлинитель РУ-ШС2 это радиомост с топологией точка-точка и предназначен для подключения извещателей (с контактной группой на выходе, размыкающейся при тревоге на время не менее 0,4 с) посредством радиоканала к приемно-контрольным приборам.

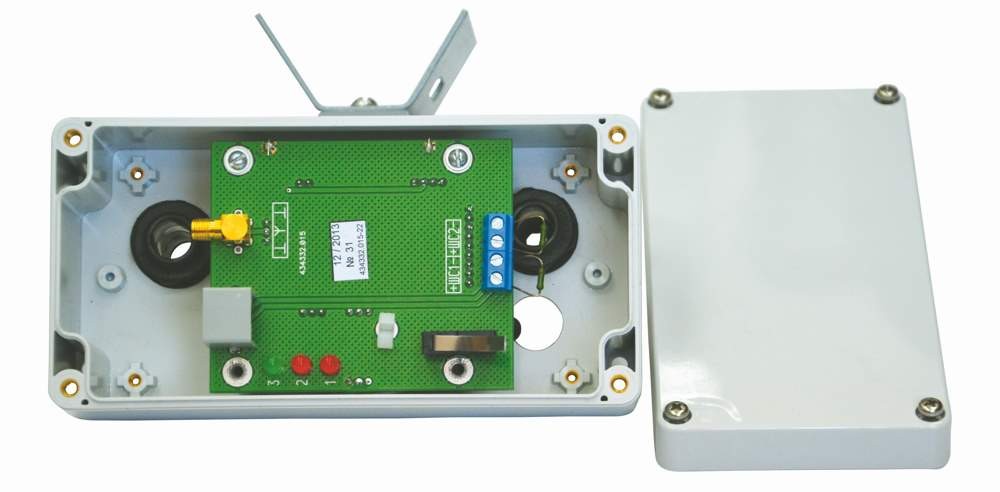

РУ-ШС2 функционально состоит из двух блоков: радиомодем передающий РМ-ПРД, подключаемый к извещателю, и радиомодем приемный РМ-ПРМ, подключаемый к ППК. Слова «передающий» и «приемный» в наименованиях – условны. РМ-ПРД и РМ-ПРМ обеспечивают двухсторонний обмен данными с обязательным подтверждением (квитированием) доставки извещений (данных).

Технические характеристики:
- Максимальное частотных литер радиоканала 4
- Частотный диапазон, МГц 868,7-869,2
- Мощность на выходе радиомодема, мВт, не более: 25
- Максимальная дальность связи между блоками РУ-ШС2, с использованием антенн АВ-868 в условиях прямой видимости, нормальной помеховой обстановки и установки антенн на высоте 4,5 м, м 6000
- Степень защиты по ГОСТ 14254-96 IP 53
- Диапазон рабочих температур, °С от минус 40 до плюс 65
- Диапазон напряжения питания, В от 10,2 до 27
- Время непрерывной работы РМ-ПРД от одного БАП, не менее, лет 8
- Токи потребления:
максимальный ток потребления РМ-ПРД, не более, мА 15
максимальный ток потребления РМ-ПРМ, не более, мА 30
- Время размыкания выходных ШС1, ШС2 и ШБ1 при формировании извещения, не менее, с 2
- Параметры цепей ШС и ШБ:
ток, постоянный или переменный, до, мА 100
амплитудное напряжение, до, В 72
сопротивление в замкнутом состоянии, не более, Ом 20
- Габаритные размеры блока РМ-ПРД (РМ-ПРМ) с кронштейном и площадкой опорной, мм 160х130х145
- Масса, в упаковке, кг 1,3

Состав: РМ-ПРД - 1компл., РМ-ПРМ - 1компл., КМЧ для крепления на круглую опору или стену - 1 компл., резистор 6,2 кОм - 2 шт., ПС
