OPTEX AX-100TF

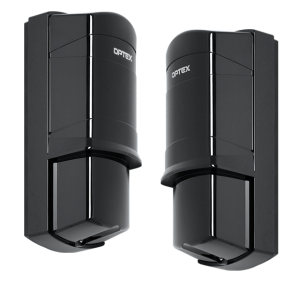

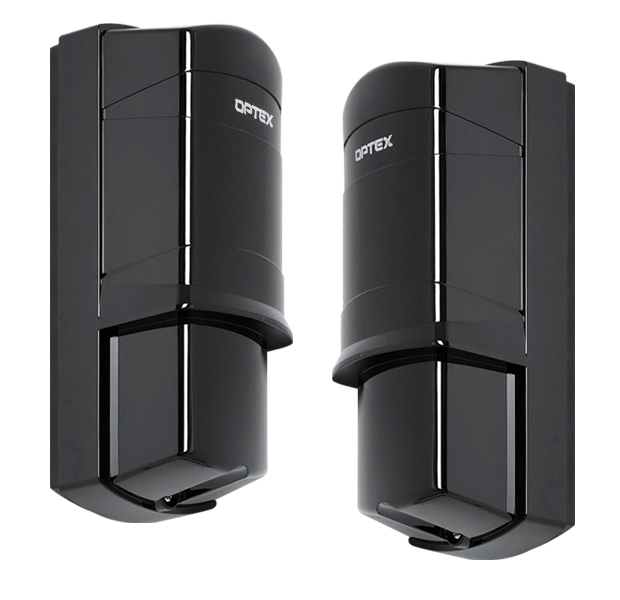

AX-100TF Компактный 2-лучевой уличный ИК-извещатель с выбором рабочей частоты лучей

Работа извещателей построена на использовании активной системы, создающей между передатчиком и приемником двухлучевой ИК-барьер, при нарушении которого формируется тревога.

Дополнительная функция выбора рабочей частоты в моделях серии AX-TF исключает перекрестное воздействие соседних пар извещателей при установке нескольких комплектов в ряд или друг над другом.

AX-100TF — дальность 30 м
AX-200TF — дальность 60 м

Технические характеристики:
- Метод детекции активный ИК, тревога при одновременном пересечении двух ИК-лучей
- Выбор рабочей частоты 4 канала
- Время прерывания лучей 50 / 100 / 250 / 500 мсек.
- Настройка угла лучей ±90° по горизонтали, ±5° по вертикали
- Время тревоги 2 сек.
- Тревожный выход Н.З. / Н.О., 28 В пост. тока, 0,2 А (макс.)
- Выход тампера вскрытие корпуса, Н.З., 28 В пост. тока, 0,2 А (макс.)
- Дополнительный выход снижение мощности из-за погодных условий, 28 В пост. тока, 0,2 А (макс.)
- Питание 10,5 — 28 В пост. тока

Потребление
- AX-100TF: макс. 44 мА, передатчик — 6 мА, приемник — 38 мА
- AX-200TF: макс. 48 мА, передатчик — 10 мА, приемник — 38 мА

Условия эксплуатации
- рабочая температура без нагревателя от −35 до +60 °С,
- рабочая температура с нагревателем HU-3 (опция) от −60 до +60 °С

- степень защиты от пыли и влаги IP65
- Защита от разрядов 15 кВ
- Вес 700 г (приемник и передатчик)

Нагревательный элемент HU-3 (опция) опция для расширения диапазона рабочих температур извещателя (от −60 до +60 °С),
питание нагревателя — 24 В пост./ перем. тока, потребление нагревателя — 420 мА (суммарно приемник и передатчик)

Комплект поставки

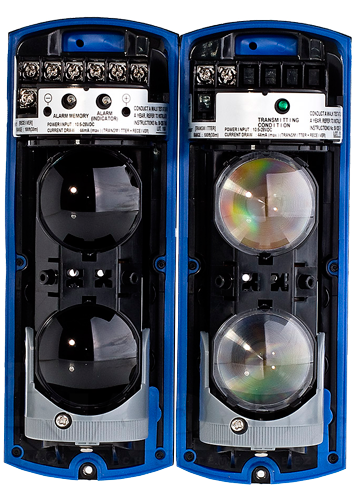

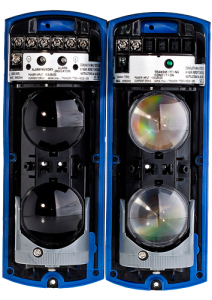

- Передающий и приемный модули извещателя
- Металлические кронштейны для крепления на столб (4 шт.)
- Крепежные винты 8 мм (8 шт.)
- Крепежные винты 20 мм (4 шт.)
- Инструкция по эксплуатации
