Омега-Микродизайн Эхо-1/10-70-О

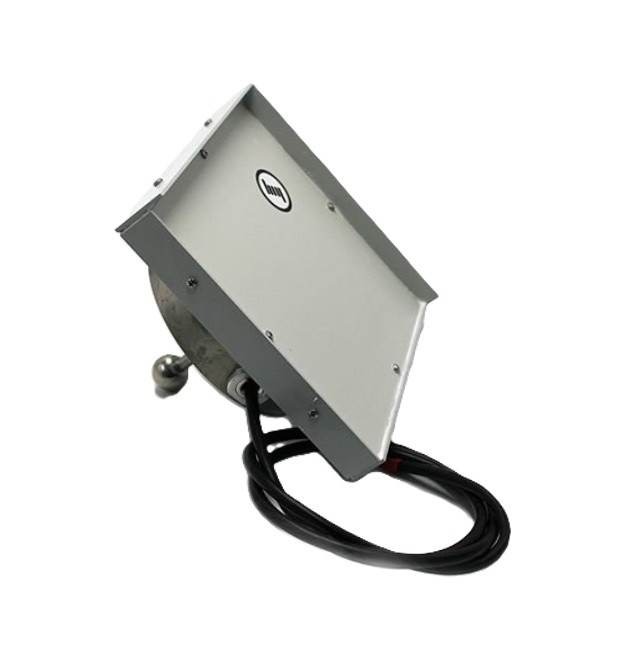

Эхо-1/10-70-О Извещатель однопозиционный радиоволновой

Извещатель предназначен для контроля участка рубежа от проникновения нарушителя, пересекающего охраняемый участок в «полный рост» или «согнувшись» и формирования тревожного извещения путем размыкания контактов выходного реле.

Технические характеристики:
- Извещатель обеспечивает непрерывную круглосуточную работу.
- Извещатель обеспечивает формирование ЗО протяженностью от 1м до 70м.
- Ширина ЗО извещателя изменяется в зависимости от наклона ППБ. В извещателях модификации «ЭХО…Ш/В» при установке в положение «В» (веер, см. маркировку а тыльной стенке ППБ) ЗО расширяется, а при наклоне в направлении «Ш» (штора) ЗО сужается

Извещатель обеспечивает формирование, с вероятностью не менее 0,98, сигнала ТРЕВОГА и соответствующую индикацию на контрольной панели ППБ:
- при перемещении в ЗО нарушителей, движущихся в положениях «в рост», «согнувшись» со скоростью от 0,1 до 10 м/с;
- при отключении напряжения питания (формирование непрерывного сигнала ТРЕВОГА без контрольной индикации);
- при снижении напряжения питания извещателя ниже 9 В.
- Период наработки на ложное срабатывание составляет не менее 10000 ч.
- Извещатель обеспечивает работоспособность в условиях умеренного и холодного климата, исполнение УХЛ категории 1…4 по ГОСТ 15150-69, но при температуре от минус 50 до плюс 50С (при предельных температурах от - 60°С до +85°С);

Извещатель обеспечивает работоспособность при:
- скорости ветра до 40 м/с;
- воздействии осадков в виде дождя до 55 мм/мин или снега до 40 мм/час;
- воздействии солнечной радиации;
- высоте неровностей не более + 0,3 м на отрезке контролируемого участка в местах примыкания ЧЗ к поверхности земли;
- перемещении в ЗО мелких предметов или животных с размерами не более 0,2 м;
- воздействии УКВ излучения в диапазоне 150-175 МГц мощностью до 50 Вт на расстоянии не менее 5 м;
- проезде вне ЧЗ транспортных средств;
- воздействии электромагнитных помех по ГОСТ Р 50009-2000 (импульсов напряжения в цепях питания, электростатических разрядов и др.).

- Электропитание ППБ извещателя осуществляется от источников постоянного тока со значением напряжения в пределах от 10 В до 30 В и током не менее 100 мА.
- ЗО извещателя разделена на 15 подзон, каждая из которых настраивается независимо от остальных.
- Извещатель обеспечивает выдачу в контрольную цепь сигнала ТРЕВОГА продолжительностью 3 сек. Сигнал ТРЕВОГА формируется путем изменения величины сопротивления выходной контрольной цепи от значения менее 35 Ом до значения более 1000 кОм (размыканием «сухой» контактной группы выходного реле). При измерении величины сопротивления выходной контрольной цепи, напряжение не должно превышать 30 В, а ток должен ограничиваться на уровне не более 100 мА.
- Габаритные размеры блока ППБ извещателя без элементов узлов крепления не более 194×194×73 мм, масса блока ППБ не более 3,7 кг.
- Срок службы извещателя не менее 10 лет.
- Извещатель не содержит драгметаллов.
- Извещатель устойчиво работает вблизи ЛЭП до 500кВ.
- Повышенная стойкость извещателя к воздействию влаги и пыли: применение коррозионностойких материалов, устойчивых к воздействию атмосферной коррозии, метизы (болты, винты, гайки, шайбы) извещателей изготовлены из нержавеющей стали
