Спецавтоматика (Бийск) УКУ-1 v2

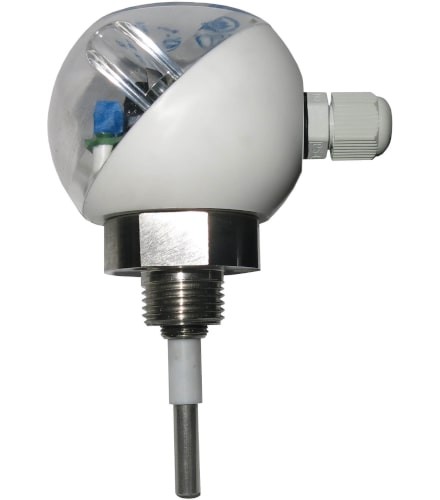

УКУ-1 v2 Устройство контроля уровня жидкости

Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.

Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.

Технические характеристики
- Контролируемая среда - электропроводная и неэлектропроводная жидкость;
- Давление контролируемой среды не более 1,8 МПа;
- Питание: по отдельной линии - 9-30В, 6,1мА, в режиме микропотребления по шлейфу сигнализации - 70 мкА;
- Выход - два контакта 0,1А, 220В;
- Сигналы - Норма, Уровень, Авария;
- Материал электродов: нержавеющая сталь, обычная сталь с защитным покрытием (по требованию), алюминий (по требованию), электроды не связаны с цепями питания;
- Длина центрального электрода УКУ-1 может быть увеличена при помощи удлиняющих электродов длиной L 500 мм и муфт для соединения электродов;
- Определение уровней в емкости возможно при монтаже УКУ-1 в боковых стенках емкости на нужных высотах.
- Если емкость неметаллическая, то необходимо приобрести дополнительный электрод такой же длины с пробкой для крепления, который размещается параллельно центральному электроду, и соединяется с резьбовым электродом УКУ-1 пластиной.

Преимущества
- Четыре диапазона по чувствительности;
- Ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
- Переключение с помощью перемычек режима работы «Затопление/Осушение»;
- Работа по двухпроводной линии от шлейфа сигнализации;
- Гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
- Контакты реле могут быть использованы для подключения внешней сигнализации.
