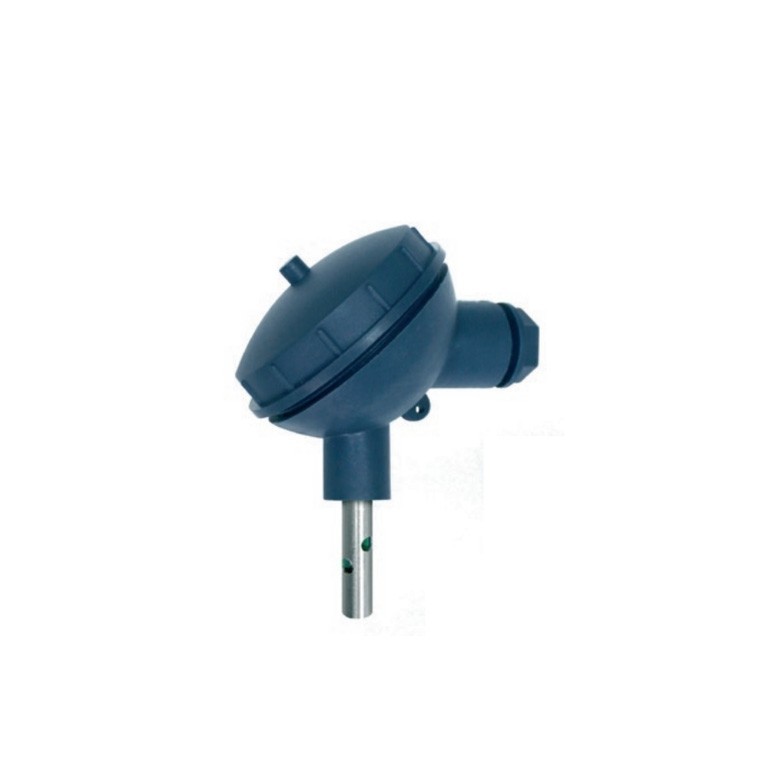

УПТ-01 Устройство пусковое температурное

Устройство пусковое температурное УПТ–01 предназначено для автоматического запуска модулей порошкового пожаротушения (порошковых модулей) и передачи сигнала тревоги по линии связи. Жесткозакрепленные модули порошкового пожаротушения с автоматическим запуском применяют для тушения пожара без участия человека в производственных, складских, бытовых помещениях, гаражах, торговых залах, в шкафах с электрооборудованием и др.

Устройство содержит:
- два температурных реле РТ-1 с размыкающим контактом, включенные последовательно и находящиеся в зонде с перфорацией;
- электронный модуль;
- элемент питания CR2032;
- клеммы для подключения внешнего шлейфа и исполнительного устройства модуля пожаротушения.

При срабатывании устройства оно подает в модуль пожаротушения электрический импульс и замыкает шлейф (ШПС) с ограничением максимального тока.

УПТ-01 устанавливается на порошковый модуль при помощи кронштейна и подключается к модулю через гермоввод корпуса. Запуск оснащенного УПТ-01 модуля происходит при достижении температуры окружающего воздуха +70°С.

Характеристики:
- Температура срабатывания 70±5°С
- Диапазон напряжений в шлейфе (ШПС) 12...70 В
- Потребляемый ток 0.01 мА (в дежурном режиме), 20 мА (при срабатывании)
- Напряжение импульса при срабатывании более 8 В длительностью 5 мс на нагрузку 10... 16 Ом
- Количество срабатываний до разряда элемента питания не менее 10
- Устойчивость к воздействию температур -50…+75°С
- Наименование модификации УПТ-01
- Напряжение питания от батарей, В 3,0±0,3
- Диапазон температуры эксплуатации, °С -40…+50
- Степень защиты корпуса IP54
- Масса нетто, г 80
- Габаритные размеры нетто, мм 91х71
- Средний срок службы, не менее, лет 10
