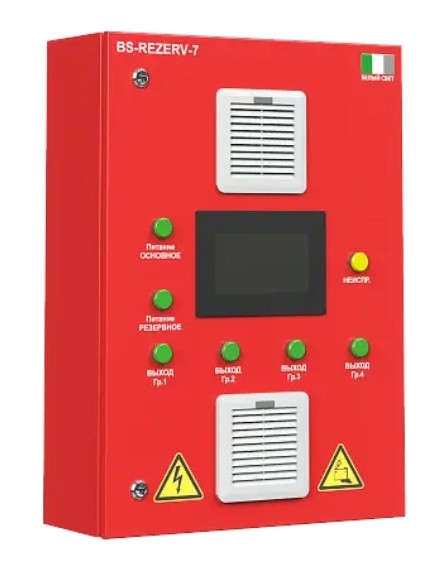

Белый свет ИБП BS-REZERV-7-QF6-230/24-0,4-1-Co4MF7-R1-V01-IP31/54-AUTOTEST (a32122)

ИБП BS-REZERV-7-QF6-230/24-0,4-1-Co4MF7-R1-V01-IP31/54-AUTOTEST (a32122) Источник бесперебойного питания

Источники Бесперебойного Питания (ИБП) серии REZERV-7 IP54 имеют функции ОСС и AUTOTEST® предназначены для обеспечения электропитанием технических средств пожарной автоматики (Оповещателей пожарных световых напряжением =24V) и систем аварийного освещения (световых приборов аварийного освещения напряжением =24V) в случае нарушения питания рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.

Описание: Вид вводного устройства:автоматический выключатель (QF);Вых. мощность НВАР 60 мин: 400Вт; 6А; 1шт; Г/Ш/В -200/500/700мм

Модели ИБП данной серии, позволяют автоматически выполнять необходимые испытания (тесты). Результаты испытания и сообщения о ходе его выполнения записываются вместе с указанием даты и времени в электронный журнал событий. Данная процедура позволяет оператору системы аварийного освещения не прибегать к дорогостоящим проверкам.

Некоторые модификации ИБП имеют цветной сенсорный 7” наглядно информирующий о состоянии системы. Кроме того, он дает возможность через меню проводить обслуживание и конфигурацию прибора.

Применение
ИБП применяются для систем оповещения и управления эвакуацией (СОУЭ), систем указания путей эвакуации (СУПЭ) и систем аварийного освещения в случае нарушения питания рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
Дополнительно ИБП применяется в качестве распределительного щита, и средства контроля и управления.

Модификации
ИБП BS-REZERV-7-AUTOTEST, OCC применяются в составе Технического решения №7 «Системы аварийного освещения с напряжением питания групповых цепей аварийного освещения =24V» технических решений ООО «Белый Свет 2000», и совместим со всем оборудованием ООО «Белый Свет 2000», представленным в ТР №7.

Типовые размеры модификации ИБП:
- Д/Ш/В, мм: 200/500/700

Ассортимент серии ИБП при номинальной выходной мощности НВАР 60 мин, Вт, включает модели - 100 и 400. Полный ассортимент ИБП представлен в каталоге.

Особенности и преимущества
Основные элементы ИБП BS-REZERV-7-AUTOTEST, ОСС:
- Блок контроля и управления BS-BKU-AT-OCC-1 является контроллером, управляющим работой ИБП;
- Цветной 7-дюймовый сенсорный дисплей предназначен для отображения информации о состоянии ИБП и проведения настройки системы;
- Бок мониторинга BS-BM-ES-1 предназначен для мониторинга по напряжению и току целостности групповых цепей питания с постоянным режимом работы (технология ОСС), для мониторинга напряжения и тока АКБ, для контроля напряжения источника питания и контроля целостности цепей входных сигналов управления;
- Блок управления BS-BU-R8-7V предназначен для изменения режима работы групповых цепей питания (постоянный/непостоянный режим).
- Блок управления также включает в себя DC/DC преобразователь =7V для обеспечения технологии VCC ( визуальный контроль исправности групповых цепей питания с непостоянным режимом работы);
- Блок управления BS-BU-R10-24V-2А является универсальным интерфейсом выходных сигналов для обеспечения индикации состояния и режима работы
- ИБП, с возможностью вывода бес потенциальных сигналов типа «сухой контакт» или потенциальных сигналов =24V;
- Аккумуляторная батарея (АКБ) - для питания групповых цепей аварийного освещения в аварийном режиме;
- Зарядное устройство с контроллером, которое работает независимо от Блока контроля и управления, для обеспечения заряда АКБ в соответствии с I/U-характеристикой;
- Распределительная панель с аппаратами защиты и коммутации, клеммами для подключения силовых и сигнальных проводов.

Преимущества:
- Функция AUTOTEST®
- Новые технологии тестирования целостности групповых цепей питания световых приборов аварийного освещения - ОСС (Online Control Circuit – онлайн контроль цепей) и VCC (Visual Control Circuit - визуальный контроль цепей);
- Для отображения информации и управления используется цветной сенсорный 7” дисплей, наглядно информирующий о состоянии системы;
- Номинальная выходная мощность ИБП в аварийном режиме;
- 400 Вт при нормируемом времени аварийной работы 60 мин;
- 160 Вт при нормируемом времени аварийной работы 180 мин.;
- 4 групповые цепи с нагрузкой до 100 Вт каждая, которые защищены самовосстанавливающимися предохранителями 7A;
- Групповые цепи питания являются управляемыми, что позволяет программно назначать режим работы каждой цепи - постоянный или непостоянный;
- Модульная структура ИБП допускает быструю замену вышедших из строя модулей и блоков.

Тестирование и управление
В ИБП BS-REZERV-7-AUTOTEST,ОСС функция AUTOTEST® (АСТ) соответствует типу PERC в соответствии с международным стандартом IEC 62034 «Автоматические системы тестирования для систем аварийного эвакуационного освещения с питанием от аккумуляторов» и выполняет обязательные требования стандарта IEC 62034, такие как:
- Наличие центрального контроллера для установки параметров работы АСТ, параметров автоматических Функциональных тестов, конфигурирования системы и централизованного запуска Функциональных тестов.
- Калибровка нагрузки на групповых цепях АО;
- Программирование периодичности проведения функциональных тестов – еженедельно или ежемесячно;
- Программирование длительности проведения функциональных тестов;
- Таймер автоматического управления режимом работы (постоянный/непостоянный), для каждого дня недели;
- Защищенное паролем управление ИБП кнопкой на дисплее в нормальном и аварийном режимах;
Управление нагрузкой в нормальном режиме;
- Программирование режима «мигания» световых указателей/оповещателей пожарных световых при пожаре с выбором частоты мигания.
- Автоматическая диагностика ИБП после включения.

Визуальная индикация:
- Для локальной индикации результатов испытаний на ИБП BS-REZERV-7-AUTOTEST,OCC установлен цветной сенсорный дисплей 7’’;
- Индикаторы световых приборов поддерживающих технологию VCC , подключенные к групповым цепям с непостоянным режимом работы, указывают на целостность групповой цепи питания в онлайн режиме.

Звуковая индикация:
- Отдельные сигналы для аварий и неисправностей;
- Настройка громкости звука сигнализации.

Соответствие требованиям нормативной базы:
- ТР ЕАЭС 043/2017 Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
- ГОСТ Р 53325-2012 Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний (с Изменениями N 1, 2, 3), Раздел 5;
- IEC 62034 «Автоматические системы тестирования для систем аварийного эвакуационного освещения с питанием от аккумуляторов».

Источник питания
ИБП комплектуется аккумуляторными батареями (АКБ) для обеспечения аварийного освещения электропитанием в аварийном режиме (отсутствие входного напряжения сети)
Свинцово-кислотные аккумуляторы 12В последовательно соединены и устанавливается в нижней части шкафа ИБП.

Установка
Размещение ИБП производится на стену.
Кабельные вводы для подключения внешних кабельных цепей расположены сверху шкафа.
Помещение для установки ИБП должно быть сухим и защищенным от воздействия агрессивной среды (пыль, газ, испарения).
Данное помещение не должно использоваться для других целей, кроме установки электротехнического оборудования.
