ЩАО BS-AKTEON-1-QS10-230/230-Bt2QF3-R8 (a16581) Щит аварийного освещения

AKTEON-1® БС-АКТЕОН® – серия комплектных щитов аварийного освещения, выполняющая функции группового распределения и управления аварийным освещением. Является основным элементом Технического решения №1.

Модели серии имеют компактные размеры, и включают широкий функционал, от распределения и подачи напряжения питания на групповые цепи аварийного освещения до активации режимов проведения периодических испытаний.

Описание: Щит аварийного освещения с функцией Telecontrol; с прерыванием питания и функцией Telecontrol (Bt); 1шт; Г/Ш/В - 200/500/700мм

Применение
Щиты аварийного освещения (ЩАО) применяется на объектах, в эксплуатации которого имеются аварийные светильники и световые указатели с автономным режимом работы.
ЩАО предназначен для распределения и подачи напряжения питания на групповые цепи аварийного освещения (АО) в нормальном режиме.
ЩИТ обеспечивает перевод в режим ожидания автономных световых приборов аварийного освещения, во время, когда аварийный режим не нужен, либо обеспечивает перевод их в аварийный режим по сигналу от пульта автоматической пожарной сигнализации.

Модификации
- Модельный ряд серии представлен широким ассортиментом ЩАО, которые совместимы с автономными световыми приборами Технического решения №1.
- Модификации ЩАО различаются общим количеством групповых цепей световых приборов и типовыми размерами шкафов.

Особенности и преимущества
Щиты аварийного освещения обеспечивают распределения и подачу напряжения питания на групповые цепи аварийного освещения в нормальном режиме.

Основной функционал:
- перевод групповых цепей АО в аварийный режим при неисправности любой из контролируемых групповых цепей рабочего освещения;
- проведение периодических испытаний (тестирования) автономных световых приборов АО;
- передача текущего состояния ЩАО на пульт управления аварийным освещением;
- перевода групповых цепей АО в аварийный режим при отключении напряжения в сети питания ЩАО (на вводе в шкаф);
- информирование, с помощью световых индикаторов, обслуживающего персонала о состоянии системы аварийного освещения на объекте.

ЩАО обеспечивает комплексную работу с совместимой серией ПУАО BS-ALARIS-1, который так же совместим с оборудованием ТР№1.

Модели поддерживают следующие типы групповых цепей аварийного освещения: Bt - с прерыванием питания и функцией TELECONTROL.

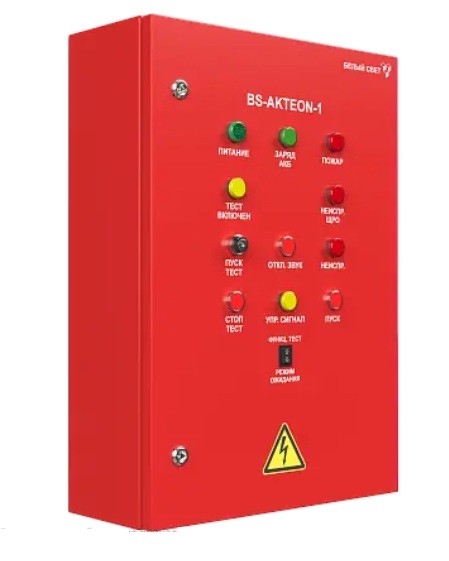

Для поддержания заявленного функционала на оперативной панели ЩАО размещаются кнопки и световые индикаторы:• «ПУСК» - фиксируемый кнопочный выключатель красного цвета, обеспечивает перевод автономных световых приборов аварийного освещения в аварийный режим;
- «ПУСК ТЕСТ» - ключ-переключатель, поворотом которого запускается процесс тестирования системы АО;
- «СТОП ТЕСТ» - кнопка красного цвета, прерывает процесс тестирования системы АО;
Переключатель «ФУНКЦ. ТЕСТ»
- «РЕЖИМ ОЖИДАНИЯ» проведение функционального теста, и перевод автономных световых приборов аварийного освещения в Режим ожидания;
- «ОТКЛ.ЗВУК» - не фиксируемая кнопка красного цвета для отключения звуковой сигнализации шкафа при работе световой индикации «неисправность».

Конструкция
Материал корпуса выполнен из стали и окрашен порошковой эмалью, цвет красный RAL 3020.

Типовые габаритные размеры ЩАО серии AKTEON-1:
- Длина/Ширина/Высота 200/500/700 мм
- Длина/Ширина/Высота 200/600/800 мм
- Длина/Ширина/Высота 250/600/1000 мм

Установка
Установка ЩАО производиться на ровной вертикальной поверхности стены.
Кабельные вводы для подключения внешних кабельных цепей расположены сверху шкафа.
Помещение для установки ИБП должно быть сухим и защищенным от воздействия агрессивной среды (пыль, газ, испарения).
