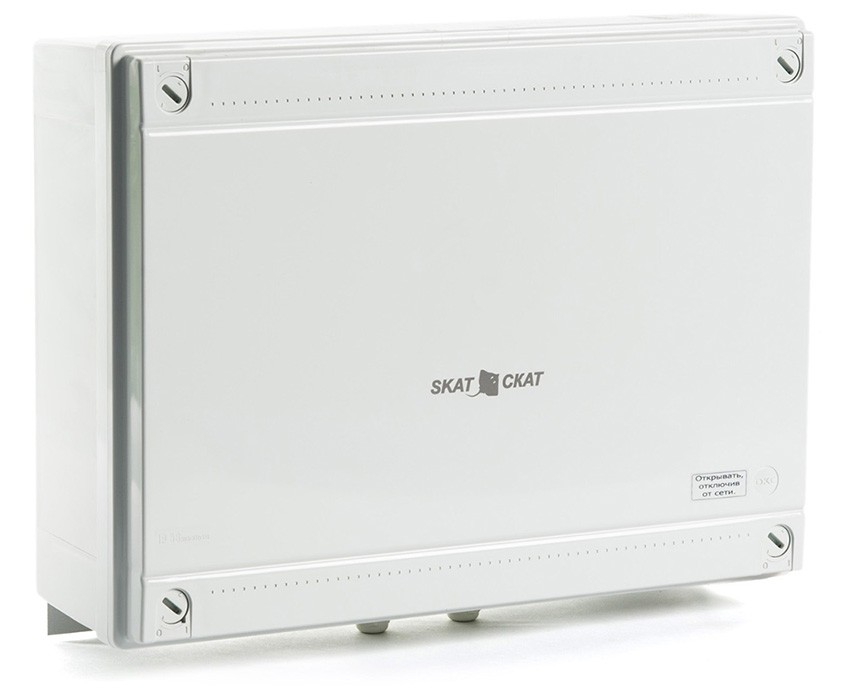

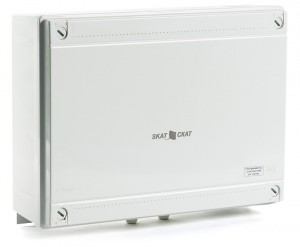

Бастион SKAT-V.24/220AC (154)

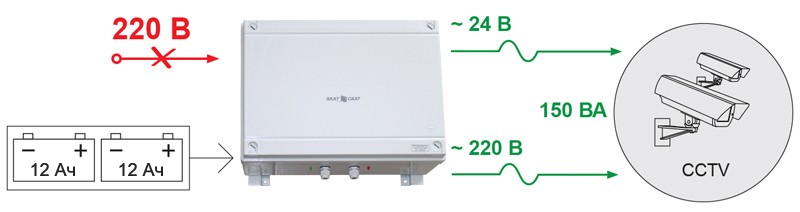

Источник бесперебойного питания для CCTV. Уличное исполнение IP56. 2 выхода переменного напряжения 220В и 24В суммарно 150ВА. Необходима уст-ка АКБ 2 х 7-12 А/ч, дистанционное сообщение о переходе на резерв и о разряде АКБ, защита АКБ, защита нагрузки

ОСОБЕННОСТИ:

- питание нагрузок напряжением согласно п. 2 и 3 таблицы
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети
- передачу извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК)
- передачу извещения о разряде АКБ при снижении напряжения на ней ниже 22В посредством выхода «открытый коллектор» (ОК)
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
- защиту от переполюсовки АКБ посредством плавкого предохранителя
- защиту от короткого замыкания (КЗ) в нагрузке:
- в режиме работы от сети — отключаемую, посредством плавкого предохранителя
- в режиме резерва — электронную, с восстановлением нормального режима работы после устранения КЗ
- оптимальный заряд АКБ при наличии напряжения сети
- защиту АКБ от глубокого разряда
- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 187…242 В
Переменное выходное напряжение на выходе 24В:
- При наличии напряжения сети 24,0…26,7* В
- При отсутствии напряжения сети (резервный режим) 24,0…26,7 В
Переменное выходное напряжение на выходе 220В:
- При наличии напряжения сети 220* В
- При отсутствии напряжения сети (резервный режим) 187…235 В
Тип выходного напряжения в резервном режиме: Меандр
Сумарная мощность нагрузки выходов 24В и 220В номинальная: 120 ВА
Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 30 мин: 150 ВА
Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 1с: 200 ВА
Сумарная мощность нагрузки выходов 24В и 220В минимальная: 20 ВА
Напряжение заряда АКБ: 27,3…27,7 В
Ток потребления от аккумулятора в резервном режиме: не более 10 А
Ток потребления от АКБ в режиме отключения по разряду: не более 30 мА
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», 20,0…21,0 В
Мощность, потребляемая изделием от сети без нагрузки и АКБ: не более 35 ВА

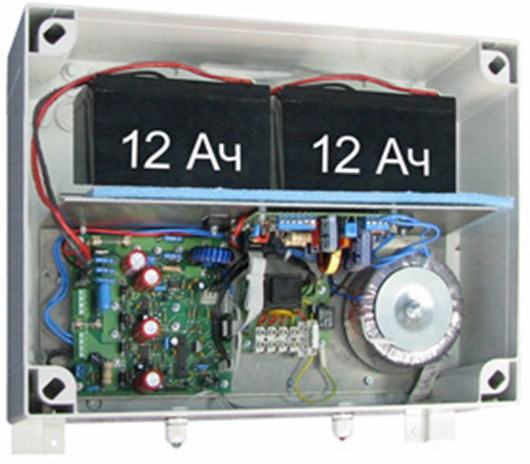

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ: 7—12* Ач
Количество АКБ: 2 шт.
Масса, НЕТТО (БРУТТО): не более 4,95(5,4) кг
Диапазон рабочих температур: -40…+40 °С
Относительная влажность воздуха при 25 °С: не более 95 %
Высота над уровнем моря: не более 1500 м
Степень защиты оболочкой по ГОСТ 14254-96: IP56
